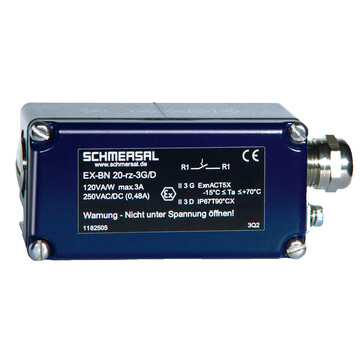

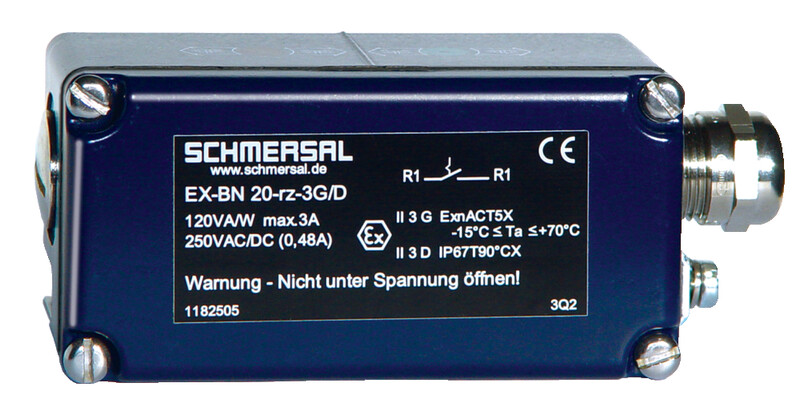

EX-BN 20-11Z-3G/D - 101188634
Magnetyczny wyłącznik kontaktronowy Schmersal, aluminiowa obudowa 104x52x47 mm, strefa Ex ATEX 2/22, 1 NC i 1 NO, IP67, wytrzymałość 1 mld cykli, odległość działania do 45 mm, złącze śrubowe.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-BN 20-11Z-3G/D 101188634
- 2 kontaktrony
- Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
- Aluminiowa obudowa
- 104 mm x 52 mm x 47 mm
- Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika.
- Zasada bezkontaktowa
- połączenie śrubowe
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | EX-BN 20-11Z-3G/D | |
| Numer artykułu (Numer katalogowy) | 101188634 | |
| EAN (European Article Number) | 4030661344447 | |
| eCl@ss number, version 12.0 | 27-27-43-02 | |
| eCl@ss number, version 11.0 | 27-27-01-05 | |
| Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN IEC 60079-15,EN 60079-31 | |
| Strefy ochrony przeciwwybuchowej | 2,22 | |
| Kategoria ochrony przeciwwybuchowej | 3G,3D | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3G Ex nC IIC T5 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T90°C Dc X | |
| Deklaracja producenta | ATEX Strefa 2 i 22 | |
| Właściwości ogólne | ||
| Zasada działania | Napęd magnetyczny | |
| Obudowa | prostokątne | |
| Materiał obudowy | Odlew ciśnieniowy z metalu lekkiego, lakierowany | |
| Obszar aktywny | Metal | |
| Ciężar brutto | 316 g | |
| Dane ogólne - właściwości | ||
| magnes ustalający początkowe ustawienie zestyków | Tak | |
| Liczba zestyków NC | 1 | |
| Liczba zestyków NO | 1 | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z boku | |
| Obszar aktywny | boczne | |
| Element aktywujący | Magnes | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 000 operacji | |
| Energia uderzenia, maksimum | 4 J | |
| Szybkość najazdu, maksimum | 18 m/s | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Odległość wyłączania | 12 mm ... 45 mm | |
| Uwaga (odległość przełączania Sn) | Odległość zadziałania do 45 mm w zależności od zastosowanego magnesu i wersji czujnika. | |
| Powtarzalność R | 0,3 mm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój przewodu dławiczek, najmniejszy | 6 mm | |
| Przekrój przewodu dławiczek, maksimum | 10 mm | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 47 mm | |
| Szerokość czujnika | 104 mm | |
| Wysokość czujnika | 52 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -15 ... +70 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| odporność na wibracje | 50 g, drgania sinusoidalne | |
| Dane elektryczne | ||
| Napięcie przełączania, maksymalne | 250 VAC | |
| Napięcie przełączania, maksimum | 250 VDC | |
| Prąd przełączenia, maksimum | 3 A | |
| Zdolność przełączania, maksimum | 120 W | |
| Zdolność przełączania, maksimum | 120 VA | |
| Element przełączający | zestyk (NO) zestyk (NC) | |
| Czas przełączania, minimalne | 0,3 ms | |
| Czas przełączania, maksimum | 0,6 ms | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Kontaktrony | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately.,Gwintowana dławica z certyfiaktem Ex | |
| Akcesoria | ||
| Zalecenie (aktywator) | 2x BP 10,2x BP 15/2,BP 20,BP 31,BP 11,BP 12,BP 21,BE 20 | |
| Note | ||
| Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N). | |
