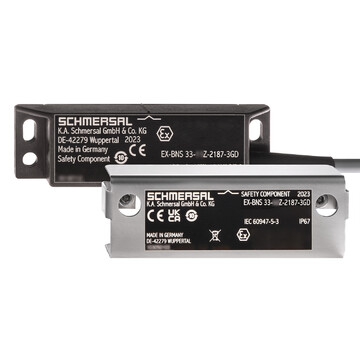

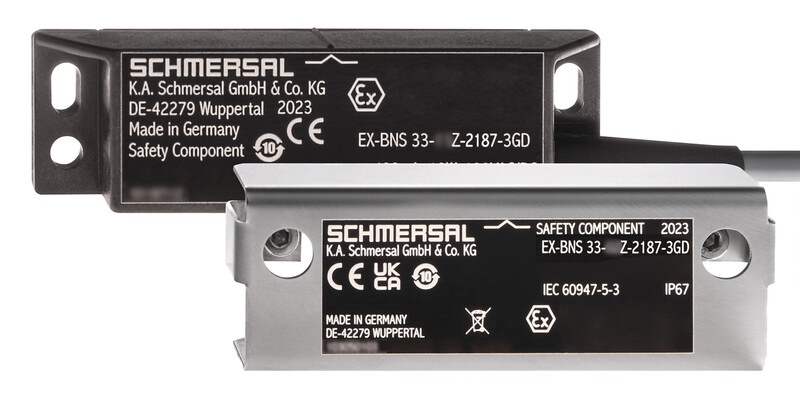

EX-BNS 33-02Z-2187-3GD 15M - 103050106
Magnetyczny czujnik bezpieczeństwa Schmersal, ochrona ATEX strefa 2 i 22, obudowa tworzywo termoplastyczne, IP67, 88x25x13 mm, 2xNC, przewód 15 m, wykrywanie zwarcia, montaż nie wpuszczany.
Zapytaj o produkt:
EX-BNS 33-02Z-2187-3GD 15M - 103050106 122,75 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-BNS 33-02Z-2187-3GD 15M 103050106
- Indywidualny wylot zestyków
- Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
- Obudowa z tworzywa termoplastycznego
- 88 mm x 25 mm x 13 mm
- możliwy montaż ukryty
- niewrażliwe na przesunięcie poprzeczne
- brak zużycia mechanicznego
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | EX-BNS 33-02Z-2187-3GD 15M | |
| Numer artykułu (Numer katalogowy) | 103050106 | |
| EAN (European Article Number) | 4030661625973 | |
| eCl@ss number, version 12.0 | 27-27-44-01 | |
| eCl@ss number, version 11.0 | 27-27-24-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-02 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN IEC 60079-15,EN 60079-31 | |
| Strefy ochrony przeciwwybuchowej | 2,22 | |
| Kategoria ochrony przeciwwybuchowej | 3G,3D | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3G Ex nC IIC T6 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T80°C Dc X | |
| Deklaracja producenta | ATEX Strefa 2 i 22 | |
| Właściwości ogólne | ||
| Obudowa | Blok | |
| Warunki montażu (mechaniczne) | nie wpuszczany | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Ciężar brutto | 535 g | |
| Dane ogólne - właściwości | ||
| Kodowanie | Tak | |
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Wymagane urządzeniemonitorujące | Tak | |
| Liczba zestyków NC | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 25 000 000 operacji | |
| Dane mechaniczne | ||
| Obszar aktywny | boczne | |
| Element aktywujący | Magnes | |
| Energia uderzenia, maksimum | 7 J | |
| Kierunek ruchu | Frontalnie do aktywnej powierzchni | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Gwarantowana odległość przełączania „WŁ.” | 5 mm | |
| Odległość przełączania „WYŁ.” | 15 mm | |
| Uwaga (Dokładność powtarzania R) | Wiederholgenauigkeit R ≤ 0,1 x S<sub>ao</sub> | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 15 m | |
| Konektor | Kabel | |
| Przekrój żyły | 0,25 mm<sup>2</sup> | |
| Przekrój żyły | 23 AWG | |
| Materiał płaszcza kabla | PVC | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 13 mm | |
| Szerokość czujnika | 88 mm | |
| Wysokość czujnika | 25 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Dane elektryczne | ||
| Napięcie przełączania, maksimum | 24 VDC | |
| Prąd przełączenia, maksimum | 0,01 A | |
| Zdolność przełączania, maksimum | 0,24 W | |
| Element przełączający | 2 zestyki (NC) | |
| Częstotliwość wyłączania, minimalne | 5 Hz | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Pozostałe, zestyk kontaktronowy | |
| Wskaźnik stanu | ||
| Uwaga (zintegrowany wskaźnik, status) | Dioda LED świeci się, gdy osłona bezpieczeństwa jest otwarta. | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Note | ||
| Uwaga (informacje ogólne) | Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna | |
