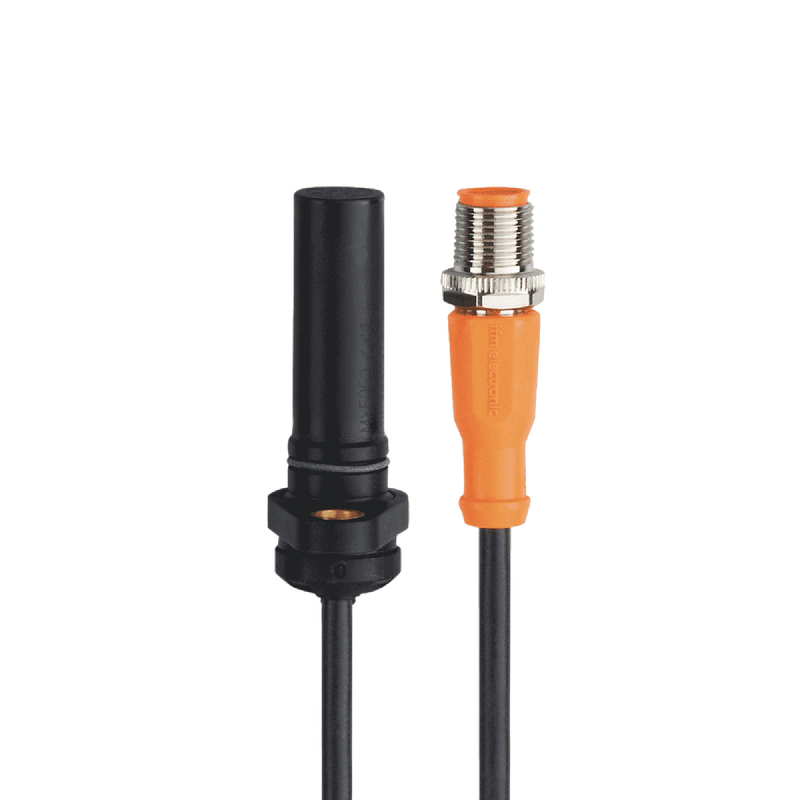

MX5050 - MXD41,7/BPKG/H/0,5/ZH/US
Magnetyczny czujnik prędkości firmy IFM, obudowa fi 15 mm, L = 60 mm, zakres = 1,7 mm, PNP/NO, przewód 5 m z PUR, podłączenie M12, IP68 /IP69K, 3-przewodowy, temp. otoczenia -32...85 °C, 1...15000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Bezdotykowe wykrywanie metalowych kół zębatych
- Do bardzo wysokiej częstotliwości przełączania do 15 000 Hz
- Dokładne wykrywanie koła zębatego
- Szeroki zakres temperatury roboczej
- Szybki montaż z adapterami kołnierzowymi
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| zakres = [mm] | 1,7, (Użycie koła zębatego o innym module wpływa na zasięg działania i przesunięcie fazy.) | |
| Wymiary [mm] | Ø, 15 / L = 60 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | <, 40 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 1 | |
| Maks. prąd upływu [mA] | 0,1 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 50 | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 50 | |
| Częstotliwość przełączania DC [Hz] | 1...15000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| zakres = | ||
| zakres = [mm] | 1,7, (Użycie koła zębatego o innym module wpływa na zasięg działania i przesunięcie fazy.) | |
| Realny zasięg działania Sr [mm] | 1,7 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 1,38 | |
| Warunki pracy | ||
| temp. otoczenia [°C] | -32...85 | |
| Ochrona | IP68 /IP69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 | 10 V/m | |
| EN 61000-4-4 | 2 kV | |
| EN 61000-4-6 | 10 V/m | |
| EN 61000-4-8 | 30 A/m | |
| EN 55011 | 0 klasa B | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Próba szybkiej zmiany temperatury | ||
| EN 60068-2-14 Na | TA = -10 ° C, TB = 70 ° C, tl = 60 minut, t2 = <,10 s, 20 cykli | |
| Próba natrysku solanki | ||
| EN 60068-2-52 Kb | poziom rygoru 5 (4 cykle testowe) | |
| MTTF [lata] | 3659 | |
| Dane mechaniczne | ||
| Waga [g] | 49,8 | |
| Wymiary [mm] | Ø, 15 / L = 60 | |
| Materiał | mosiądz, PA, O-ring: FKM | |
| Moment dokręcający [Nm] | 7 | |
| Moduł zęba [mm] | 1,25 | |
| Długość instalacji [mm] | 45 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Przewód: 0,5 m, PUR | |
| Podłączenie | Konektor: 1 x M12, kodowanie: A | |
