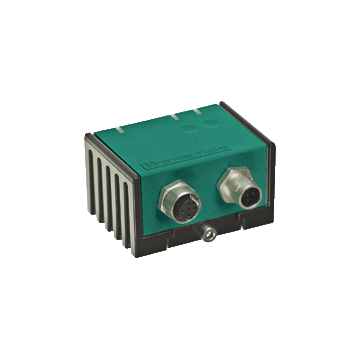

INX360D-F99-B20-V15 - 241681
1-osiowy czujnik wychylenia firmy Pepperl+Fuchs, czujnik inercyjny, homologacja E1, zakres 0 ... 360°, odporność na wstrząsy, temperatur pracy -40 ... +85 °C, magistrala CAN z protokołem SAE J1939, konektor M12-5pin
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Inclination sensor INX360D-F99-B20-V15
- Zatwierdzenie typu E1
- Zakres pomiarowy 0 ... 360 °
- Wysoka odporność na wstrząsy
- Rozszerzony zakres temperatur
-40 ... + 85 ° C - Magistrala CAN z protokołem SAE J1939
| Ogólne specyfikacje | ||
|---|---|---|
| Typ | Czujnik nachylenia, 1-osiowy | |
| Zakres pomiaru | 0 ... 360 ° | |
| Absolutna dokładność | ≤ ± 0.5 ° | |
| Opóźnienie odpowiedzi | ≤ 20 ms | |
| Rozdzielczość | ≤ 0,1 ° | |
| Powtórz dokładność | ≤ ± 0,1 ° | |
| Wpływ temperatury | ≤ 0,027 ° / K | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 650 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED, zielony | |
| Wskaźnik stanu | LED, żółty | |
| Wskaźnik błędu | LED, czerwony | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 5 ... 30 V DC | |
| Prąd zasilania bez obciążenia | SU18: 8 mm SU18 / 35: 25 mm SU19: 8 mm |
|
| Pobór mocy | ≤ 0,7 W. | |
| Interfejs | ||
| Typ interfejsu | J1939 | |
| Kod wyjściowy danych | kod binarny | |
| Szybkość transmisji | 10 ... 1000 kBit / s, programowalny | |
| ID węzła | 0 ... 253, programowalne | |
| Zakończenie | zewnętrzny | |
| Czas cyklu | programowalny | |
| Zakres SLOT | 0 ... 359.99 ° | |
| Przesunięcie SLOT | 0 ° | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | 100 g zgodny z DIN EN 60068-2-27 | |
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie E1 | 10R-04 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5-stykowe złącze M12 x 1 5-stykowe, gniazdo M12 x 1 zmostkowane wewnętrznie |
|
| Materiał obudowy | ROCZNIE | |
| Stopień ochrony | IP68 / IP69K | |
| Masa | 240 g | |
| Ustawienia fabryczne | ||
| ID węzła | 128 | |
| Szybkość transmisji | 250 kBit / s | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27271101 |
| ECLASS 12.0 | 27271101 |
| ECLASS 11.0 | 27271101 |
| ECLASS 10.0.1 | 27271101 |
| ECLASS 9.0 | 27271190 |
| ECLASS 8.0 | 27270790 |
| ECLASS 5.1 | 27270790 |
| ETIM 9.0 | EC011640 |
| ETIM 8.0 | EC003965 |
| ETIM 7.0 | EC002544 |
| ETIM 6.0 | EC002544 |
| ETIM 5.0 | EC002544 |
| UNSPSC 12.1 | 41114624 |
