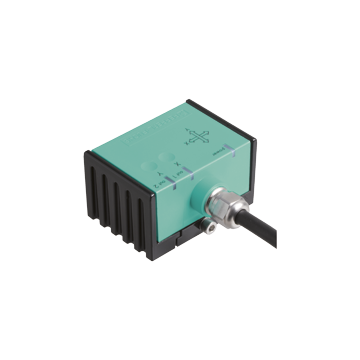

INY030D-F99-2I2E2-5M - 222357
2-osiowy czujnik wychylenia firmy Pepperl+Fuchs, homologacja E1, zakres -15° ... +15°, wyjście 4 ... 20 mA, odporność na wstrząsy, odporność na zakłócenia 100 V/m, przewód 5 m
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Inclination sensor INY030D-F99-2I2E2-5M
- Zatwierdzenie typu E1
- Zakres pomiarowy -15 ° ... + 15 °
- Wyjście analogowe 4 mA ... 20 mA
- Naprawiono limity oceny
- Wysoka odporność na wstrząsy
- Zwiększona odporność na hałas 100 V / m
| Ogólne specyfikacje | ||
|---|---|---|
| Typ | Czujnik nachylenia, 2-osiowy | |
| Zakres pomiaru | -15 ... 15 ° | |
| Absolutna dokładność | ≤ ± 0.2 ° | |
| Opóźnienie odpowiedzi | ≤ 25 ms | |
| Rozdzielczość | ≤ 0,01 ° | |
| Powtórz dokładność | ≤ ± 0,02 ° | |
| Wpływ temperatury | ≤ 0,004 ° / K | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 304 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED, zielony | |
| Stan przełączania | 2 żółte diody LED: stan przełączania (każde wyjście) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Prąd zasilania bez obciążenia | ≤ 25 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 200 ms | |
| Przełączanie wyjścia | ||
| Typ wyjścia | 2 wyjścia przełączające PNP, NO, zabezpieczone przed zamianą polaryzacji, zabezpieczone przed zwarciem | |
| Prąd pracy | SU18: 8 mm SU18 / 35: 25 mm SU19: 8 mm |
|
| Spadek napięcia | ≤ 3 V. | |
| Wyjście analogowe | ||
| Typ wyjścia | 2 wyjścia prądowe 4 ... 20 mA (jedno wyjście na każdą oś) |
|
| Rezystor obciążenia | 0 ... 200 Ω przy U B = 10 ... 18 V 0 ... 500 Ω przy U B = 18 ... 30 V |
|
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | 100 g zgodny z DIN EN 60068-2-27 | |
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie E1 | 10R-04 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5 m, kabel PUR 7 x 0,5 mm 2 | |
| Materiał obudowy | ROCZNIE | |
| Stopień ochrony | IP68 / IP69K | |
| Masa | 240 g | |
| Ustawienia fabryczne | ||
| Wyjście analogowe (X) | -15 ° ... 15 ° | |
| Wyjście analogowe (Y) | -15 ° ... 15 ° | |
| Wyjście przełączające (X) | -15 ° ... 15 ° | |
| Wyjście przełączające (Y) | -15 ° ... 15 ° | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27271101 |
| ECLASS 12.0 | 27271101 |
| ECLASS 11.0 | 27271101 |
| ECLASS 10.0.1 | 27271101 |
| ECLASS 9.0 | 27271190 |
| ECLASS 8.0 | 27270790 |
| ECLASS 5.1 | 27270790 |
| ETIM 9.0 | EC011640 |
| ETIM 8.0 | EC003965 |
| ETIM 7.0 | EC002544 |
| ETIM 6.0 | EC002544 |
| ETIM 5.0 | EC002544 |
| UNSPSC 12.1 | 41114624 |
