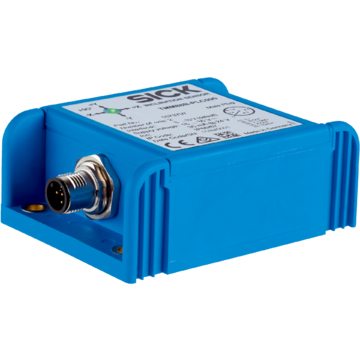

TMM88A-PKC090 - 1073799
Czujnik bezwładnościowy SICK, 2-osiowy, zakres ±90°, rozdzielczość 0,01°, wyjście 4–20 mA, programowalny przez PGT-12-Pro, PBT, interfejs M12 5-pin, IP65/IP67, temp. pracy -40°C...+80°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki bezwładnościowe, TMS/TMM88, TMM88A-PKC090, Liczba osi: 2, Zakres pomiarowy: ± 90°, Rozdzielczość: 0,01°, Interfejs komunikacyjny: Analogowy / Prąd, Wyjście prądu: 4 mA ... 20 mA, Programowalny/parametryzowalny: tak, Interfejs do programowania: Za pomocą narzędzia PGT-12-Pro, Materiał obudowy: Tworzywo sztuczne (PBT), Typ przyłącza: Wtyk, M12, 5 pinów
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 301 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba osi | 2 | |
| Zakres pomiarowy | ± 90° | |
| Rozdzielczość | 0,01° | |
| Statyczna dokładność pomiaru | ≤ ± 60°, typ. ± 0,02°, max. ± 0,06° ≤ ± 70°, typ. ± 0,04°, max. ± 0,12° ≤ ± 80°, typ. ± 0,08°, max. ± 0,24° ≤ ± 85°, typ. ± 0,16°, max. ± 0,48° |
|
| Czułość skrośna (z kompensacją) | Typ. ± 0,09°, max. ± 0,45° | |
| Współczynnik temperatury (punkt zerowy) | Typ. +0,0088°/K, –0,0102°/K | |
| Częstotliwość graniczna | 0,1 Hz ... 25 Hz, 8. rzędu (z filtrem cyfrowym) | |
| Częstotliwość próbkowania | 100 Hz | |
| Interfejsy | ||
| Interfejs komunikacyjny | Analogowy / Prąd | |
| Wyjście prądu | 4 mA ... 20 mA | |
| Impedancja obciążenia | ≤ 850 Ω | |
| Dane parametryczne | Zakres pomiarowy Punkt zerowy Częstotliwość graniczna Wartość Preset Odwrócenie kierunku zliczania Przyporządkowanie osi Dowolnie ustawiane wyjście |
|
| Programowalny/parametryzowalny | Za pomocą narzędzia PGT-12-Pro | |
| Czas inicjalizacji | 330 ms | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, M12, 5 pinów | |
| Napięcie zasilające | 17 V DC ... 35 V DC | |
| Pobór prądu | 40 mA @ 24 V + Iloop | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Mechanika | ||
| Wymiary | 66 mm x 90 mm x 36 mm | |
| Masa | 200 g | |
| Materiał, obudowa | Tworzywo sztuczne (PBT) | |
| Dane dotyczące otoczenia | ||
| EMC | EN 61326-1, EN ISO 14982, EN ISO 13309 | |
| Stopień ochrony | IP65 IP67 |
|
| Zakres temperatury roboczej | –40 °C ... +80 °C | |
| Zakres temperatur składowania | –40 °C ... +85 °C | |
| Odporność na wstrząsy | 100 g, 6 ms (wg EN 60068-2-27) | |
| Odporność na drgania | 10 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270790 | |
| ECLASS 5.1.4 | 27270790 | |
| ECLASS 6.0 | 27270790 | |
| ECLASS 6.2 | 27270790 | |
| ECLASS 7.0 | 27270790 | |
| ECLASS 8.0 | 27270790 | |
| ECLASS 8.1 | 27270790 | |
| ECLASS 9.0 | 27270790 | |
| ECLASS 10.0 | 27271101 | |
| ECLASS 11.0 | 27271101 | |
| ECLASS 12.0 | 27271101 | |
| ETIM 5.0 | EC001852 | |
| ETIM 6.0 | EC001852 | |
| ETIM 7.0 | EC001852 | |
| ETIM 8.0 | EC001852 | |
| UNSPSC 16.0901 | 41111613 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.227 kg | |
| Masa jednostkowa netto | 0.227 kg | |
| Jednostka objętości | 595 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
