HD12NCT3
Czujnik optyczny odbiciowy z eliminacją wpłuwu tła firmy Wenglor, zakres=35...120 mm, światło czerwone, polaryzacja NPN NO lub NC, zasilanie 10...30 V DC, 750 Hz, podłączenie konektor M12-4 pin, materiał korpusu stal nierdzewna, Teach-In
Magazyn:
0 szt.
Cena:
124,00 €
[netto]Zapytaj o produkt:
| Czas dostawy gdy brak na magazyne |
2 tygodnie
|
| Gwarancja |
24
|
| Producent |
Wenglor
|
- Funkcja tłumienia tła
- Światło czerwone
- Obudowa ze stali nierdzewnej
- Teach-in, zewnętrzny teach-in
Czujniki te wykrywają odległość poprzez pomiar kątów. Są szczególnie dokładne w rozpoznawaniu obiektów na dowolnym tle. Kolor, kształt i cechy powierzchni obiektu praktycznie nie mają wpływu na wydajność przełączania czujnika.
| Parametry optyki | ||
|---|---|---|
| Zakres | 120 mm | |
| Zakres regulacji | 35...120 mm | |
| Histereza przełączania | < 5 % | |
| Rodzaj światła | Światło czerwone | |
| Żywotność (T = +25 °C) | 100000 h | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 30 mA | |
| Częstotliwość przełączania | 750 Hz | |
| Czas odpowiedzi | 667 µs | |
| Opóźnienie załączenia/ wyłączenia (RS-232) | 0...1 s | |
| Dryft temperaturowy | < 5 % | |
| Zakres temperatury | -25...60 °C | |
| Spadek napięcia na wyjściu | < 2,5 V | |
| NPN | 100 mA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Ochrona przed przeciążeniem | tak | |
| Tryb uczenia | HT, VT | |
| Klasa ochrony | III | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Teach-In | |
| Materiał obudowy | stal nierdzewna | |
| Full Encapsulation | tak | |
| Stopień ochrony IP | IP67 | |
| Podłączenie | konektor M12-4 pin | |
| Wyjście | ||
| NPN NO/NC ustawialny | tak | |
| Interfejs RS-232 z Adapterbox | tak | |
| Instrukcja obsługi | HD12NCT3_instrukcja.pdf |
| Karta katalogowa | HD12NCT3_karta_katalogowa.pdf |

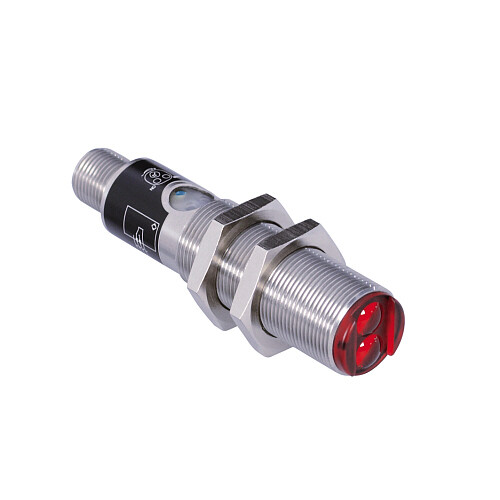

| Zdjęcie poglądowe | HD12NCT3.jpg |

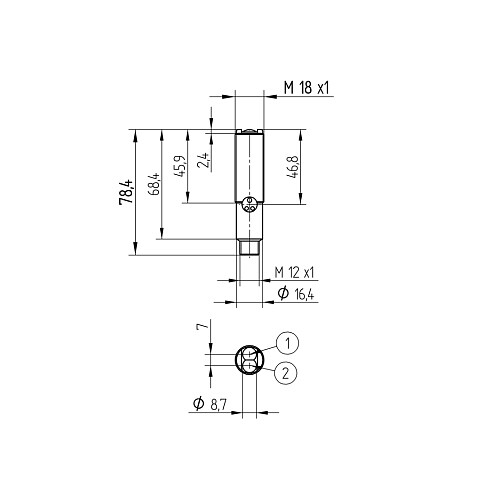

| Rysunek techniczny | HD12NCT3_01.jpg |
