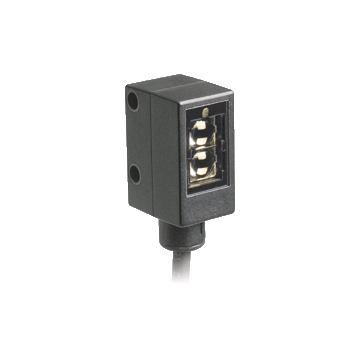

ML4.2-8-H-21-22-RT/40B/110/115 - 240949

Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 10 ... 21 mm, , zasilanie 10 ... 30 V DC, konektor M8-4pin, 1 wyjście uniwersalne Push-Pull, jasno/ciemno-włącz, 1000 Hz, -20 ... 60 ° C, IP67 / IP69K

ML4.2-8-H-21-22-RT/40B/110/115 - 240949
Produkt na zamówienie
Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła ML4.2-8-H-21-22-RT/40b/110/115

  • Precyzyjne tłumienie tła
  • Bardzo mała różnica dla tła czarnego i białego
  • Mała, ostra plamka światła
  • Dobrze widoczne diody LED informujące o włączeniu zasilania, stanie przełączania, zwarciu i spadku napięcia
  • Wzmocnione metalem otwory mocujące
  • Wersja odporna na manipulacje bez regulacji
  • Wyjście push-pull


Opis produktu
Czujnik optyczny odbiciowy z eliminacja wpływu koloru tła
Ogólne specyfikacje
Zasięg wykrywania na białym (90%):: 10 ... 21 mm, na czarnym (6%): 10 ... 20 mm
Maksymalny zasięg wykrywania 5 ... 22 mm
Eliminacja wpływu tła zaczyna się od 22 mm
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone, 660 nm
Różnica czarno-biała (6% / 90%) około 1 mm
Średnica plamki świetlnej około 1,5 mm przy 21 mm
Kąt rozbieżności około 5 °
Limit światła otoczenia
Światło ciągłe 40000 Lux
Modulowane światło 5000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 1940 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz)
Wskaźnik funkcji Żółta dioda LED: świeci po wykryciu obiektu
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć 10%
Prąd zasilania bez obciążenia &lt; 25 mA
Wyjście
Rodzaj przełączania jasno / ciemno na przełączanym elektrycznie
Wyjście sygnału Wyjście push-pull, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA
Spadek napięcia ? 2,5 V DC
Częstotliwość przełączania 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Standard produktu EN 60947-5-2
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Odporność na wstrząsy i uderzenia IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z.
Odporność na wibracje IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z.
Aprobaty i certyfikaty
Zgodność CE tak
Aprobata UL Lista cULus
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -20 ... 60 ° C (-4 ... 140 ° F)
Temperatura przechowywania -20 ... 75 ° C (-4 ... 167 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 13,9 mm
Wysokość obudowy 31,4 mm
Głębokość obudowy 18 mm
Stopień ochrony IP67 / IP69K
Podłączenie 2 m stały kabel
Materiał
Obudowa ABS
Osłona optyki szyba szyby
Kabel PUR
Masa około 15 g
