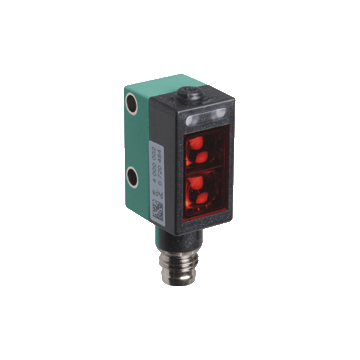

ML6-8-H-150-RT/59/65A/95/136 - 236645
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 30 ... 150 mm, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, konektor M8-4pin, 2 wyjścia uniwersalne Push-Pull, 1000 Hz, -20 ... 60 ° C, IP67 / IP69K
Zapytaj o produkt:
ML6-8-H-150-RT/59/65A/95/136 - 236645 931,60 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła ML6-8-H-150-RT/59/65a/95/136
- Mała, ostra plamka światła
- Precyzyjne tłumienie tła
- Regulowane tłumienie tła
- Bardzo mała różnica dla tła czarnego i białego
- Dobrze widoczne diody LED informujące o włączeniu zasilania, stanie przełączania, zwarciu i spadku napięcia
- Wzmocnione metalem otwory mocujące
- Wyjście push-pull
| Opis produktu | ||
|---|---|---|
| Czujnik odbiciowy triangulacyjny z tłumieniem tła do standardowych zastosowań, miniaturowa konstrukcja, regulowany zasięg wykrywania 150 mm, włączenie / wyłączenie światła, światło czerwone, dwa wyjścia push-pull, wtyczka M8 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 15 ... 150 mm | |
| Minimalny zakres wykrywania | 10 ... 30 mm | |
| Maksymalny zasięg wykrywania | 18 ... 150 mm | |
| Zakres regulacji | 30 ... 150 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Różnica czarno-biała (6% / 90%) | < 15 % | |
| Średnica plamki świetlnej | około 6 mm przy zasięgu wykrywania 150 mm | |
| Limit światła otoczenia | ||
| Światło ciągłe | 40000 Lux | |
| Modulowane światło | 5000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 1940 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
| Wskaźnik funkcji | Żółta dioda LED: świeci po wykryciu obiektu | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | < 25 mA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone, programowalne | |
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), uzupełniające, odporne na zwarcie, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ? 2,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 500 µs | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z. | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 13,9 mm | |
| Wysokość obudowy | 31,4 mm | |
| Głębokość obudowy | 18 mm | |
| Stopień ochrony | IP67 / IP69K | |
| Podłączenie | Złącze M8 x 1, 4 piny | |
| Materiał | ||
| Obudowa | ABS | |
| Osłona optyki | PMMA | |
| Masa | około 10 g | |
