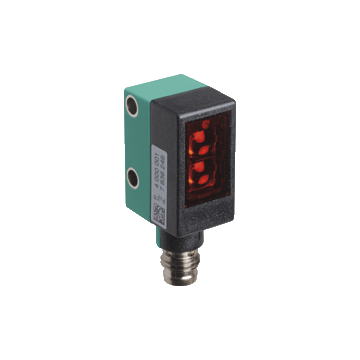

ML6-8-H-80-RT/59/95/136 - 182476

Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 10 ... 80 mm, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-4pin, 2 wyjścia uniwersalne Push-Pull, 1000 Hz, -20 ... 60 ° C, IP67 / IP69K

ML6-8-H-80-RT/59/95/136 - 182476
Produkt na zamówienie
Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła ML6-8-H-80-RT/59/95/136

  • Precyzyjne tłumienie tła
  • Bardzo mała różnica dla tła czarnego i białego
  • Mała, ostra plamka światła
  • Dobrze widoczne diody LED informujące o włączeniu zasilania, stanie przełączania, zwarciu i spadku napięcia
  • Wzmocnione metalem otwory mocujące
  • Wersja odporna na manipulacje bez regulacji
  • Wyjście push-pull


Opis produktu
Czujnik odbiciowy triangulacyjny z tłumieniem tła do standardowych zastosowań, miniaturowa konstrukcja, regulowany zasięg detekcji 80 mm, włączenie / wyłączenie światła, światło czerwone, dwa wyjścia push-pull, wtyczka M8
Ogólne specyfikacje
Zasięg wykrywania 10 ... 80 mm
Maksymalny zasięg wykrywania 10 ... 100 mm
Eliminacja wpływu tła zaczyna się od 100 mm
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone, 660 nm
Różnica czarno-biała (6% / 90%) około 15 mm
Średnica plamki świetlnej około 6 mm przy 80 mm
Kąt rozbieżności około 5 °
Limit światła otoczenia
Światło ciągłe 40000 Lux
Modulowane światło 5000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 1940 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz)
Wskaźnik funkcji Żółta dioda LED: świeci po wykryciu obiektu
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć 10%
Prąd zasilania bez obciążenia &lt; 25 mA
Wyjście
Rodzaj przełączania jasno / ciemno włączone, programowalne
Wyjście sygnału 2 wyjścia push-pull (4 w 1), uzupełniające, odporne na zwarcie, zabezpieczone przed zamianą biegunów
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA
Spadek napięcia ? 2,5 V DC
Częstotliwość przełączania 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Standard produktu EN 60947-5-2
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Odporność na wstrząsy i uderzenia IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z.
Odporność na wibracje IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z.
Aprobaty i certyfikaty
Aprobata UL Lista cULus
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -20 ... 60 ° C (-4 ... 140 ° F)
Temperatura przechowywania -20 ... 75 ° C (-4 ... 167 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 13,9 mm
Wysokość obudowy 31,4 mm
Głębokość obudowy 18 mm
Stopień ochrony IP67 / IP69K
Podłączenie Złącze M8 x 1, 4 piny
Materiał
Obudowa ABS
Osłona optyki PMMA
Masa około 10 g
