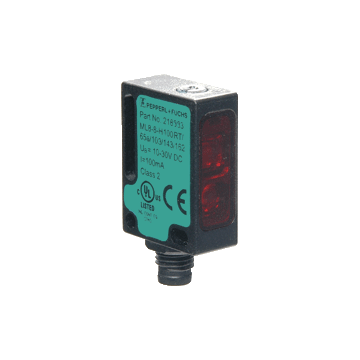

ML8-8-H-100-RT/65A/103/143/162 - 218993
Czujnik odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 25 ... 100 mm, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, konektor M8-4pin, 1 wyjście PNP, światło-włącz, 500 Hz, -20 ... 60 ° C, IP67
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
1 241,00 zł
1 526,43 zł z podatkiem VAT
Zapytaj o produkt:
ML8-8-H-100-RT/65A/103/143/162 - 218993 1 241,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła ML8-8-H-100-RT/65a/103/143/162
- Czujnik trybu dyfuzyjnego z wieloma punktami świetlnymi
- Specjalnie zaprojektowany do wykrywania krytycznych obiektów, takich jak PCB
- Wykrywa obiekty przed bliskim tłem dzięki precyzyjnemu tłumieniu tła
- Może być dostosowany do danej aplikacji dzięki regulowanemu zakresowi wykrywania
- Precyzyjne wykrywanie obiektów, prawie niezależnie od koloru
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
| Opis produktu | ||
|---|---|---|
| Czujnik odbiciowy z tłumieniem tła ze specjalnymi punktami świetlnymi do wykrywania płytek drukowanych, miniaturowa konstrukcja, zasięg wykrywania 100 mm (z możliwością regulacji mechanicznej), światło czerwone, światło włączone, wyjście PNP, wtyczka M8 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 20 ... 100 mm | |
| Minimalny zakres wykrywania | 10 ... 25 mm | |
| Maksymalny zasięg wykrywania | 25 ... 100 mm | |
| Zakres regulacji | 25 ... 100 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 640 nm | |
| Różnica czarno-biała (6% / 90%) | < 20 % | |
| Średnica plamki świetlnej | 2 punkty świetlne, w odległości 12 mm, rozmiar plamki 4 mm przy odległości 50 mm, w odległości 25 mm, rozmiar plamki 10 mm przy odległości 100 mm (plamka zewnętrzna do plamki zewnętrznej) | |
| Limit światła otoczenia | EN 60947-5-2 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 794 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | 2 diody żółte, zapalają się w przypadku wykrycia | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | < 15 mA | |
| Wyjście | ||
| Rodzaj przełączania | światło włączone | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ? 1,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 23 mm | |
| Wysokość obudowy | 31 mm | |
| Głębokość obudowy | 11 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze M8 x 1, 4 piny | |
| Materiał | ||
| Obudowa | PC (Makrolon wzmocniony włóknem szklanym) | |
| Osłona optyki | PMMA | |
| Złącze | plastikowy | |
| Masa | około 10 g | |
