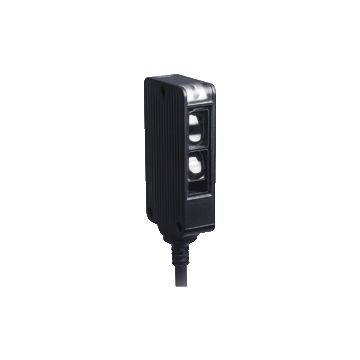

MLV41-8-H-350-IR/59/115/136 - 183444
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 50 ... 350 mm, światło podczerwone, zasilanie 10 ... 30 V DC, przewód 2 m, 2 wyjścia uniwersalne Push-Pull, 1000 Hz, -40 ... 60 ° C, IP67
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
1 275,00 zł
1 568,25 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła MLV41-8-H-350-IR/59/115/136
- Wytrzymała seria w odpornej na korozję metalowej obudowie
- Niezawodne wykrywanie wszystkich powierzchni, niezależnie od koloru i struktury
- Minimalna różnica dla tła czarnego i białego
- Precyzyjne tłumienie tła, regulowane
- Niezwykle wysoka częstotliwość przełączania
- Przejrzysta i funkcjonalna koncepcja wyświetlania dla trybów pracy
Opis produktu | ||
---|---|---|
Czujnik tłumienia tła w odpornej na korozję metalowej obudowie, regulowany zasięg wykrywania 350 mm, światło podczerwone, 2 wyjścia push-pull, stały kabel |
Ogólne specyfikacje | ||
---|---|---|
Zasięg wykrywania | 50 ... 350 mm , ustawialny | |
Minimalny zakres wykrywania | 10 ... 50 mm | |
Maksymalny zasięg wykrywania | 30 ... 350 mm | |
Zakres regulacji | 50 ... 350 mm | |
Eliminacja wpływu tła | + 10% górnej granicy zakresu wykrywania | |
Źródło światła | Podczerwień | |
Rodzaj światła | modulowane światło podczerwone, 880 nm | |
Różnica czarno-biała (6% / 90%) | < 10 % przy 350 mm | |
Średnica plamki świetlnej | około 18 mm przy 350 mm zasięgu zasięgu | |
Kąt rozbieżności | 3 ° | |
Limit światła otoczenia | 40000 Lux | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 1260 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
Wskaźnik funkcji | 2 diody LED żółte <br> WŁĄCZONE: obiekt w zasięgu skanowania <br> WYŁĄCZONE: obiekt poza zasięgiem skanowania | |
Elementy sterujące | Regulator zasięgu wykrywania | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Marszczyć | max. 10% | |
Prąd zasilania bez obciążenia | max. 25 mA | |
Wyjście | ||
Wyjście sygnału | 2 wyjścia push-pull (4 w 1), uzupełniające, odporne na zwarcie, zabezpieczone przed zamianą biegunów | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA | |
Spadek napięcia | ? 2,5 V DC | |
Częstotliwość przełączania | 1000 Hz | |
Czas odpowiedzi | 0,5 ms | |
Dostosowanie | ||
Standard produktu | EN 60947-5-2 | |
Aprobaty i certyfikaty | ||
Klasa ochrony | II, napięcie znamionowe ? 50 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1, izolacja funkcjonalna zgodna z DIN EN 50178 | |
Aprobata UL | cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1) | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 31 mm | |
Wysokość obudowy | 56,5 mm | |
Głębokość obudowy | 13.6 mm | |
Stopień ochrony | IP67 | |
Podłączenie | 2 m stały kabel | |
Materiał | ||
Obudowa | Aluminium powlekane Delta-Seal | |
Osłona optyki | szyba szyby | |
Masa | 100 gramów |
