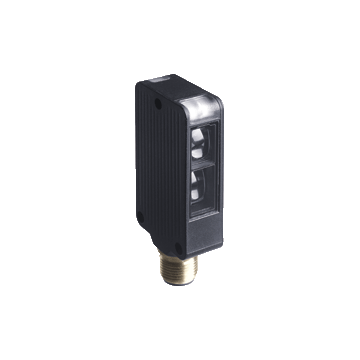

MLV41-8-HV-60-IR/110/124/167 - 224265
Czujnik odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres na czarno (6%): naprawiono 20 ... 60 mm, światło podczerwone, zasilanie 10 ... 30 V DC, konektor M12-5pin, 1 wyjście uniwersalne Push-Pull,, 250 Hz, 0 ... 70 ° C, IP67
Zapytaj o produkt:
MLV41-8-HV-60-IR/110/124/167 - 224265 1 003,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Background suppression sensor MLV41-8-HV-60-IR/110/124/167
- Specjalne urządzenie do kontroli zerwania wstęgi papieru i maszyn drukarskich
- Aktywne wykrywanie zanieczyszczenia
- Zakres wykrywania 20 mm ... 60 mm
- Lekki skaner z eliminacją pierwszego planu 0 mm ... 15 mm i eliminacją tła powyżej 70 mm
- Minimalna różnica dla tła czarnego i białego
- Solidna aluminiowa obudowa
- Stopień ochrony IP67
| Opis produktu |
|---|
| Wytrzymały czujnik trybu dyfuzyjnego do monitorowania zerwania wstęgi, zwarta konstrukcja, tłumienie pierwszego planu i tła, zasięg wykrywania 60 mm, światło podczerwone, wyjście push-pull, słaby sygnał, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Tłumienie pierwszego planu | 0 ... 15 mm | |
| Zasięg wykrywania | na czarno (6%): naprawiono 20 ... 60 mm | |
| Minimalny zakres wykrywania | 20 ... 60 mm | |
| Maksymalny zasięg wykrywania | 16 ... 70 mm | |
| Eliminacja wpływu tła | zaczyna się od 70 mm | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone, 880 nm | |
| Filtr polaryzacyjny | nie | |
| Black-white difference (6 %/90 %) | < 1 % przy 60 mm | |
| Średnica plamki świetlnej | max. 6 mm przy odległości 70 mm | |
| Opening angle | około 4 ° | |
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1260 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda LED zielona, świeci statycznie Zasilanie włączone, zwarcie lub niskie napięcie: pulsowanie (1 Hz). Zanieczyszczenie: miga (1 Hz) | |
| Wskaźnik funkcji | 2 diody LED żółte WŁĄCZONE: obiekt w zasięgu skanowania WYŁĄCZONE: obiekt poza zasięgiem skanowania |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | max. 25 mA | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U B | |
| Wyjście | ||
| Stability alarm output | Wyjście 1 push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Wyjście sygnału | Wyjście 1 push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | 250 Hz | |
| Czas odpowiedzi | 2 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ≤ 50 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1, izolacja funkcjonalna zgodna z DIN EN 50178 | |
| Aprobata UL | cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1) | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 70 ° C (32 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 31 mm | |
| Wysokość obudowy | 56,5 mm | |
| Głębokość obudowy | 13.6 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | Aluminium powlekane Delta-Seal | |
| Twarz optyczna | szyba szyby | |
| Złącze | metal | |
| Masa | 50g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC001821 |
| UNSPSC 12.1 | 39121528 |
