OBT200-R201-E5F-Y0398-SET - 70143180
Czujnik optyczny z triangulacją (BGS) firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Triangulation sensor (BGS) OBT200-R201-E5F-Y0398-SET

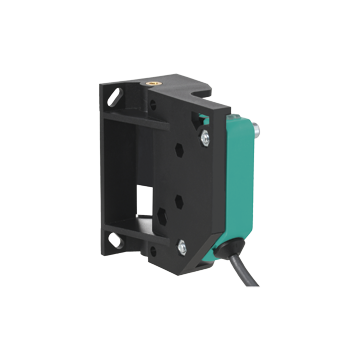

- Czujnik ze wspornikiem montażowym, wstępnie zmontowany
- Particularly suitable for conveyor systems
- Najlepsze tłumienie wpływu tła w swojej klasie cenowej
- Automatyczne dostosowanie progu przełączania eliminuje efekty zabrudzenia
- Precyzyjne wykrywanie obiektów, prawie niezależnie od koloru
- Extended temperature range
-40 °C ... 60 °C - Wysoki stopień ochrony IP69K
| Opis produktu |
|---|
| Czujnik triangulacji z eliminacją tła |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 10 ... 650 mm preset on 200 ... mm | |
| Minimalny zakres wykrywania | 30 ... 100 mm | |
| Maksymalny zasięg wykrywania | 30 ... 650 mm | |
| Zakres regulacji | 100 ... 650 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Etykietowanie grup ryzyka LED | grupa zwolniona | |
| Black-white difference (6 %/90 %) | < 6 % przy 650 mm | |
| Średnica plamki świetlnej | około 20 mm x 20 mm przy odległości 650 mm | |
| Opening angle | około 2 ° | |
| Limit światła otoczenia | EN 60947-5-2 : 70000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 600 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED green: power on ; flashing (4 Hz) - short-circuit | |
| Wskaźnik funkcji | LED yellow: lights when object is detected ; flashing (approx. 4 Hz) at Pollution | |
| Elementy sterujące | Przełącznik zmiany jasności / ciemności | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | < 25 mA przy napięciu zasilania 24 V. | |
| Klasa ochrony | III | |
| Wyjście | ||
| Stability alarm output | 1 PNP, aktywne, gdy poziom spadnie poniżej rezerwy funkcji po ok. 5 s. Natychmiast aktywny, jeśli wiązka zostanie przerwana 4 razy w czasie błysku. |
|
| Rodzaj przełączania | The switching type of the sensor is adjustable. The default setting is: Q - Pin4: PNP normally open / light-on Alarm output - Pin2: PNP normally open / light-on detected when soiled |
|
| Wyjście sygnału | 2 wyjścia PNP, odporne na zwarcie, zabezpieczenie przed odwrotną polaryzacją, odporne na przepięcia | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Kategoria użytkowania | DC-12 and DC-13 | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 200 Hz | |
| Czas odpowiedzi | 2,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F), kabel stały -20 ... 60 ° C (-4 ... 140 ° F), kabel ruchomy nieodpowiedni do łańcuchów przenośników |
|
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 76 mm | |
| Wysokość obudowy | 40 mm | |
| Głębokość obudowy | 71 mm | |
| Stopień ochrony | IP67 / IP69 / IP69K | |
| Podłączenie | Kabel stały 300 mm z 4-pinowym złączem M12 x 1 | |
| Materiał | ||
| Obudowa | PC (Polycarbonate) Retainer PA 6 (Polyamid) |
|
| Twarz optyczna | PMMA | |
| Masa | około 95 g | |
| Długość kabla | 0,3 m | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC002719 |
| UNSPSC 12.1 | 39121528 |
