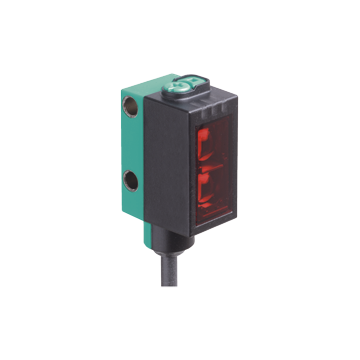

OBT300-R101-IO-1T-L-Y0113
Czujnik optyczny z triangulacją (BGE) firmy Pepperl+Fuchs, światło czerwone 1 wyjście uniwersalne Push-Pull, NO lub NC, 10 ... 30 V DC, przewód 0,3 m z gniazdem M12-4pin IP67 / IP69 / IP69K,
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika optycznego z triangulacją (BGE) OBT300-R101-IO-1T-L-Y0113
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Bezpieczne i bezbłędne wykrywanie, nawet blisko powierzchni dzięki ocenie tła
- Czujniki laserowe DuraBeam - trwałe i przydatne jak LED
- Rozszerzony zakres temperatur
-40 ° C ... 60 ° C - Wysoki stopień ochrony IP69K
- Interfejs IO-link dla danych serwisowych i procesowych
| Opis produktu | ||
|---|---|---|
| Laserowy czujnik odbiciowy z oceną tła | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 7 ... 300 mm | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa lasera | 1 | |
| Długość fali | 680 nm | |
| Różnica czarno-biała (6% / 90%) | < 5 % przy 150 mm | |
| Średnica plamki świetlnej | około 1 mm przy odległości 200 mm | |
| Kąt rozbieżności | około 0.3 ° | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 560 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Żółta dioda LED: <br> stale włączone - wykryto tło (obiekt nie został wykryty) <br> stale wyłączone - wykryto obiekt | |
| Elementy sterujące | Przełącznik zmiany jasności / ciemności | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
| Wersja IO-Link | 1.1 | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | Dane procesowe wejście 1 Bit <br> Dane procesowe wyjście 2 Bit | |
| Kompatybilny typ portu głównego | A | |
| Wyjście | ||
| Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty / ciemny-on, PNP normalnie zamknięty / light-on, IO-Link <br> / Q - Pin2: NPN normalnie zamknięty / light-on, PNP normalnie otwarte / ciemne | |
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem | |
| Kategoria użytkowania | DC-12 and DC-13 | |
| Zgodność ze standardami i dyrektywami | ||
| Zgodność z dyrektywą | ||
| Dyrektywa EMC 2004/108 / WE | EN 60947-5-2:2007+A1:2012 | |
| Standardowa zgodność | ||
| Standard produktu | EN 60947-5-2:2007+A1:2012, IEC 60947-5-2:2007 + A1:2012 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 / IP69 / IP69K | |
| Podłączenie | Kabel stały 300 mm z 4-pinowym złączem M12 x 1 | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Osłona optyki | PMMA | |
