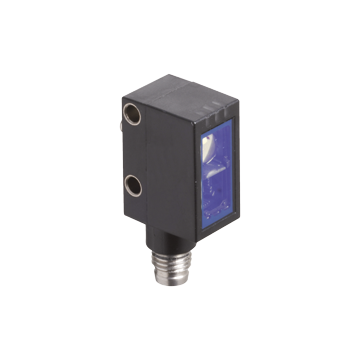

OBT80-R102-P1-IO-V31 - 267075-100589
Czujnik optyczny z triangulacją (BGS) firmy Pepperl+Fuchs, modulowane widzialne światło czerwone, 1 wyjście Push-Pull, IO-Link, 10 ... 30 V DC, konektor M8-4pin, -40 ... 60 ° C, IP67 / IP68 / IP69K, 500 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
787,00 zł
968,01 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika optycznego z triangulacją (BGS) OBT80-R102-P1-IO-V31
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Najlepsze tłumienie wpływu tła w swojej klasie cenowej
- Precyzyjne wykrywanie obiektów, prawie niezależnie od koloru
- Rozszerzony zakres temperatur
-40 ° C ... 60 ° C - Wysoki stopień ochrony IP69K
- Interfejs IO-link dla danych serwisowych i procesowych
Opis produktu | ||
---|---|---|
Czujnik triangulacji z eliminacją tła |
Ogólne specyfikacje | ||
---|---|---|
Zasięg wykrywania | 10 ... 80 mm | |
Maksymalny zasięg wykrywania | 10 ... 100 mm | |
Eliminacja wpływu tła | zaczyna się od 100 mm | |
Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
Źródło światła | LED | |
Rodzaj światła | modulowane widzialne światło czerwone | |
Etykietowanie grup ryzyka LED | grupa zwolniona | |
Różnica czarno-biała (6% / 90%) | około 5 mm | |
Średnica plamki świetlnej | około 6 mm przy 80 mm | |
Kąt rozbieżności | około 5 ° | |
Limit światła otoczenia | EN 60947-5-2 : 40000 Lux | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 600 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link | |
Wskaźnik funkcji | Żółta dioda LED: <br> stale włączony - wykryto obiekt - stale wyłączony - obiekt nie został wykryty | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Marszczyć | max. 10% | |
Prąd zasilania bez obciążenia | < 25 mA przy napięciu zasilania 24 V. | |
Klasa ochrony | III | |
Interfejs | ||
Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
Profil urządzenia | Inteligentny czujnik | |
Szybkość transmisji | COM 2 (38,4 kBaud) | |
Wersja IO-Link | 1.1 | |
Min. czas cyklu | 2,3 ms | |
Szerokość danych procesowych | Dane procesowe wejście 1 Bit <br> Dane procesowe wyjście 2 Bit | |
Obsługa trybu SIO | tak | |
Identyfikator urzadzenia | 0x110517 (1115415) | |
Kompatybilny typ portu głównego | A | |
Wyjście | ||
Rodzaj przełączania | <br> <b> Obudowa </b>: anodowane aluminium <br> <b> Złączki zaciskowe 3/8 "</b>: stal nierdzewna 316 <br> <b> Porty ciśnieniowe </b>: 3/8 "NPTF <br> <b> Łącznik przegrodowy </b>: stal nierdzewna 316 <br> <b> Śruby mocujące </b>: 1/4 - 20, stal nierdzewna | |
Wyjście sygnału | 1 wyjście push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
Kategoria użytkowania | DC-12 and DC-13 | |
Spadek napięcia | ? 1,5 V DC | |
Częstotliwość przełączania | 500 Hz | |
Czas odpowiedzi | 1 ms | |
Dostosowanie | ||
Interfejs komunikacyjny | IEC 61131-9 | |
Standard produktu | EN 60947-5-2 | |
Aprobaty i certyfikaty | ||
Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
Warunki otoczenia | ||
Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) <br> | |
Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 13,9 mm | |
Wysokość obudowy | 31,9 mm | |
Głębokość obudowy | 18,3 mm | |
Stopień ochrony | IP67 / IP69 / IP69K | |
Podłączenie | Złącze M8 x 1, 4 piny | |
Materiał | ||
Obudowa | PC (poliwęglan) | |
Osłona optyki | Pływak szyba | |
Masa | około 10 g |
