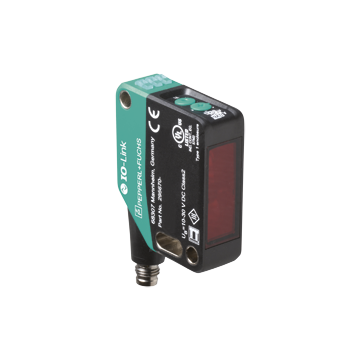

OQT400-R200-EP-IO-V3 - 295670-100121
Czujnik optyczny odbiciowy z triangulacją (Sbr) firmy Pepperl+Fuchs, zakres 100 ... 400 mm, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-3pin, 1 wyjście Push-Pull, 217 Hz, -40 ... 60 ° C, IP67 / IP68 / IP69K
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
812,00 zł
998,76 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z triangulacją (Sbr) OQT400-R200-EP-IO-V3
- Średnia konstrukcja z wszechstronnymi opcjami montażu
- Technologia Multi Pixel (MPT) - elastyczność i możliwości dostosowania
- Zmniejszenie różnorodności urządzeń - kilka punktów przełączania w obrębie jednego czujnika
- Niezawodne wykrywanie wszystkich powierzchni, niezależnie od koloru i struktury
- Niska wrażliwość na kolor docelowy
- Interfejs IO-link dla danych serwisowych i procesowych
| Opis produktu | ||
|---|---|---|
| Czujnik pomiarowy z wieloma punktami przełączania | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 40 ... 400 mm | |
| Minimalny zakres wykrywania | 40 ... 100 mm | |
| Maksymalny zasięg wykrywania | 40 ... 400 mm | |
| Zakres regulacji | 100 ... 400 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Etykietowanie grup ryzyka LED | grupa zwolniona | |
| Różnica czarno-biała (6% / 90%) | < 5 % , , | |
| Średnica plamki świetlnej | około 15 mm przy odległości 400 mm | |
| Kąt rozbieżności | około 2.5 ° | |
| Limit światła otoczenia | EN 60947-5-2 : 70000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 600 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link | |
| Wskaźnik funkcji | Żółta dioda LED: <br> ciągłe włączenie - przełącznik wyjścia aktywny <br> ciągłe wyłączenie - przełącznik wyjścia nieaktywny | |
| Elementy sterujące | Klucz Teach-In | |
| Elementy sterujące | 5-stopniowy przełącznik obrotowy do wyboru trybów pracy | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | < 25 mA przy napięciu zasilania 24 V. | |
| Klasa ochrony | III | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
| Profil urządzenia | Identyfikacja i diagnoza <br> Inteligentny czujnik typu 0 | |
| Szybkość transmisji | COM 2 (38,4 kBaud) | |
| Wersja IO-Link | 1.1 | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | Dane procesowe wejście 2 Bit <br> Dane procesowe wyjście 2 Bit | |
| Obsługa trybu SIO | tak | |
| Identyfikator urzadzenia | 0x111801 (1120257) | |
| Kompatybilny typ portu głównego | A | |
| Wyjście | ||
| Rodzaj przełączania | Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty, PNP normalnie zamknięty, IO-Link <br> | |
| Wyjście sygnału | 1 wyjście push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Kategoria użytkowania | DC-12 and DC-13 | |
| Spadek napięcia | ? 1,5 V DC | |
| Częstotliwość przełączania | 217 Hz | |
| Czas odpowiedzi | 2,3 ms | |
| Dostosowanie | ||
| Interfejs komunikacyjny | IEC 61131-9 | |
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) <br> | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 15 mm | |
| Wysokość obudowy | 50,6 mm | |
| Głębokość obudowy | 41.7 mm | |
| Stopień ochrony | IP67 / IP69 / IP69K | |
| Podłączenie | Wtyk złącza, M8 x 1, 3 styki, obracany o 90 ° | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Osłona optyki | PMMA | |
| Masa | około 35 g | |
