P1KH030

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 2 tygodnie

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • Monitorowanie stanu
  • Detekcja bardzo małych części, zaczynając od 0,1 mm
  • Wysoka częstotliwość przełączania
  • IO-Link 1.1
Czujnik refleksyjny z tłumieniem tła działa ze światłem laserowym zgodnie z zasadą pomiaru kąta i jest przeznaczony do wykrywania obiektów na dowolnym tle. Czujnik ma zawsze tę samą odległość przełączania, niezależnie od koloru, kształtu i powierzchni przedmiotów. Drobna wiązka lasera oznacza, że nawet najmniejsze części, począwszy od wielkości 0,1 mm, można niezawodnie wykryć. Interfejs O-Link może służyć do konfigurowania czujników refleksyjnych (PNP / NPN, NC / NO, odległość przełączania), a także do odczytu stanów przełączania i wartości odległości.

Parametry optyki
Zakres 120 mm
Zakres regulacji 30...120 mm
Histereza przełączania < 10 %
Rodzaj światła Laser (czerwony)
Długość fali 655 nm
Żywotność (T = +25 °C) 100000 h
klasa lasera (EN 60825-1) 2
Max. natężenie światła otoczenia 10000 Lux
Średnica plamki świetlnej zobacz tabele nr. 1
Dane elektryczne
Zasilanie 10...30 V DC
Zasilanie IO-Link 18...30 V DC
Konsumpcja (Ub = 24 V) < 15 mA
Częstotliwość przełączania 2000 Hz
Częstotliwość przełączania (tryb interference-free) 1000 Hz
Czas odpowiedzi 0,25 ms
Czas odpowiedzi (tryb interference-free) 0,5 ms
Dryft temperaturowy < 5 %
Zakres temperatury -40...60 °C
Spadek napięcia na wyjściu < 2 V
Wyjście przełączające / prąd przełączający 100 mA
Prąd różnicowy < 50 µA
Zabezpieczenie przed zwarciem i przeciążeniem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Zamykanie tak
Interfejs IO-Link V1.1
Klasa ochrony III
FDA 1710987-000
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy Tworzywo
Stopień ochrony IP IP67/IP68
Podłączenie konektor M8-4 pin
Materiał osłony optyki PMMA
Dane istotne dla bezpieczeństwa
MTTFd (EN ISO 13849-1) 1641,23 a
Wyjście
NPN NO/NC przełączny tak
IO-Link tak

Instrukcja obsługi P1KH030_instrukcja.pdf
Karta katalogowa P1KH030_karta_katalogowa.pdf

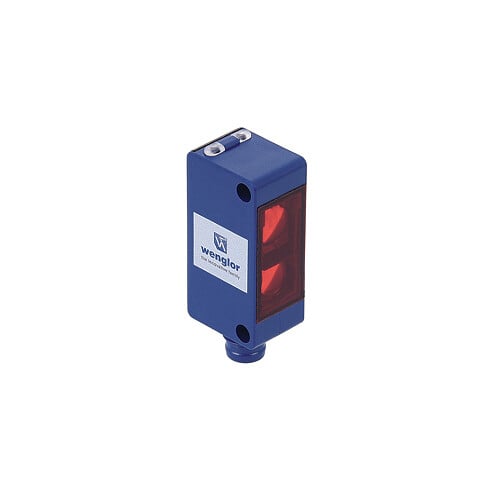

Zdjęcie poglądowe P1KH030.jpg

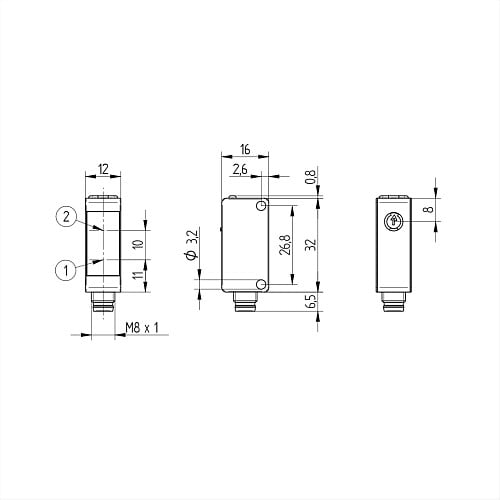

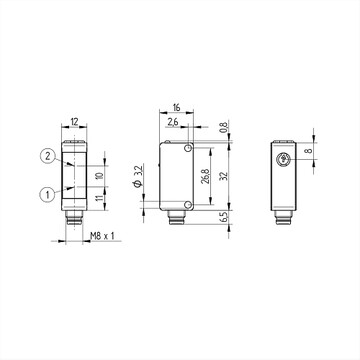

Rysunek techniczny P1KH030_01.jpg
