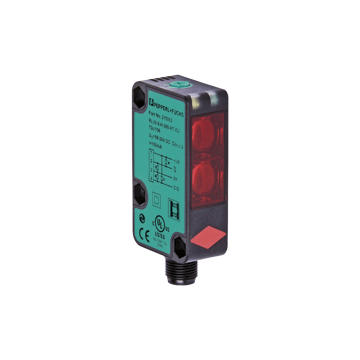

RL31-8-H-800-IR/73C/136 - 277837
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 100 ... 800 mm, podczerwień, zasilanie 10 ... 30 V DC, konektor M12-4pin, 2 wyjścia uniwersalne Push-Pull, ciemno-włącz, 200 Hz, -30 ... 55 ° C, IP67
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
546,00 zł
671,58 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła RL31-8-H-800-IR/73c/136
- Seria zoptymalizowanych pod kątem kosztów do standardowych zadań
- Duża konstrukcja z małą obudową
- Wskaźniki LED o wysokiej widoczności
- Niska wrażliwość na kolor docelowy
| Opis produktu | ||
|---|---|---|
| Czujnik triangulacji z tłumieniem tła do standardowych aplikacji, duża obudowa, regulowany zasięg wykrywania 800 mm, podczerwień, ciemne, wyjście push-pull, wtyczka M12 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 50 ... 800 mm | |
| Minimalny zakres wykrywania | 50 ... 100 mm | |
| Maksymalny zasięg wykrywania | 50 ... 800 mm | |
| Zakres regulacji | 100 ... 800 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane światło podczerwone | |
| Różnica czarno-biała (6% / 90%) | < 5 % | |
| Średnica plamki świetlnej | około 30 mm przy odległości 800 mm | |
| Kąt rozbieżności | około 2.5 ° | |
| Limit światła otoczenia | 20000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 580 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
| Wskaźnik funkcji | LED żółty; ON: obiekt w zasięgu wykrywania; WYŁ: obiekt poza zasięgiem wykrywania | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | max. 25 mA przy napięciu zasilania 24 V. | |
| Wyjście | ||
| Rodzaj przełączania | ciemno włączone | |
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ? 2 V DC | |
| Częstotliwość przełączania | 200 Hz | |
| Czas odpowiedzi | 2,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, znamionowe napięcie izolacji ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 | |
| Aprobata UL | cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 55 ° C (-22 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 18 mm | |
| Wysokość obudowy | 62 mm | |
| Głębokość obudowy | 35 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | Poliwęglan | |
| Osłona optyki | PMMA | |
| Masa | 25 g | |
