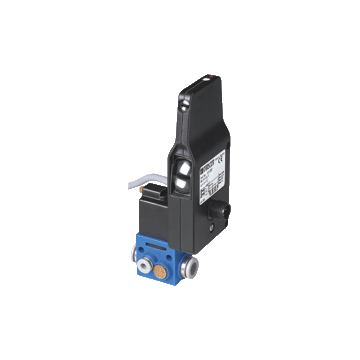

SBL-8-H-900-IR-SL-V/32/59/73 - 223823
Czujnik odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 340 ... 900 mm, światło podczerwone, zasilanie 24 V DC ± 20%, przewód 1,93 m z gniazdem M12-4pin, 1 wyjście PNP, ciemno-włącz, 100 Hz, -15 ... 50 ° C, IP65
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
Zapytaj o cenę
Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła SBL-8-H-900-IR-SL-V/32/59/73
- Czujnik tłumienia tła dla przenośników rolkowych
- Do montażu między rolkami na przenośniku rolkowym
- Bardzo mała różnica dla tła czarnego i białego
- Regulowany zasięg wykrywania
- Można połączyć szeregowo
- 3 w 1: czujnik, zawór pneumatyczny i zintegrowana logika sterowania
| Opis produktu | ||
|---|---|---|
| Przeciążony skaner śladów, czujnik tłumienia tła, regulowany zasięg wykrywania 900 mm, światło podczerwone, ciemne włączone, wyjście 1 PNP, wtyczka M12 i stały kabel z gniazdem M12 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 40 ... 900 mm | |
| Minimalny zakres wykrywania | 40 ... 340 mm | |
| Maksymalny zasięg wykrywania | 40 ... 900 mm | |
| Zakres regulacji | 340 ... 900 mm | |
| Cel referencyjny | standardowy biały 200 mm x 200 mm | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone, 880 nm | |
| Różnica czarno-biała (6% / 90%) | < 10% | |
| Średnica plamki świetlnej | około 60 mm przy zasięgu wykrywania 900 mm | |
| Kaskadowe | W 20 ° C: <br> maks. 64 czujniki na linię | |
| Limit światła otoczenia | światło ciągłe 30000 Lux, Świetlówka 5000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 1100 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Żółta dioda LED: świeci po wykryciu obiektu | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC ± 20% | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | max. 70 mA | |
| Wyjście | ||
| Rodzaj przełączania | ciemno włączone | |
| Wyjście sygnału | 1 PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 200 mA | |
| Częstotliwość przełączania | 100 Hz | |
| Czas odpowiedzi | 5 ms | |
| Wyjście pneumatyczne | Zawór 3/2 | |
| Rodzaj zaworu | bezprądowo zamknięty | |
| Ciśnienie operacyjne | 2 ... 8 bar (29 ... 116 psi) | |
| Media | powietrze | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-1000 Hz, 10 gw każdym kierunku X, Y i Z. | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -15 ... 50 ° C (5 ... 122 ° F) | |
| Temperatura przechowywania | -30 ... 60 ° C (-22 ... 140 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 18 mm | |
| Wysokość obudowy | 100 mm | |
| Głębokość obudowy | 46 mm | |
| Stopień ochrony | IP65 | |
| Podłączenie | 4-stykowe złącze M12 x 1; Kabel połączeniowy z gniazdem, prosty M12 x 1; Długość: 1930 mm | |
| Materiał | ||
| Obudowa | plastikowy | |
| Osłona optyki | soczewka z tworzywa | |
| Masa | około 200 g | |
