WTB4FP-1H16D150A00 - 1113165

Fotoprzekaźnik odbiciowy SICK, MultiSwitch, VISTAL, zasięg 4-220 mm, Push-Pull, pomiar odległości, przewód 2 m, IO-Link, wykrywalność do 0,2 mm, diagnostyka.

Kod produktu: WTB4FP-1H16D150A00
Oznaczenie producenta: 1113165
Producent: SICK
Kategoria: Czujniki odbiciowe z eliminacją wpływu tła

Dodaj do porównania

195,00 €

239,85 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

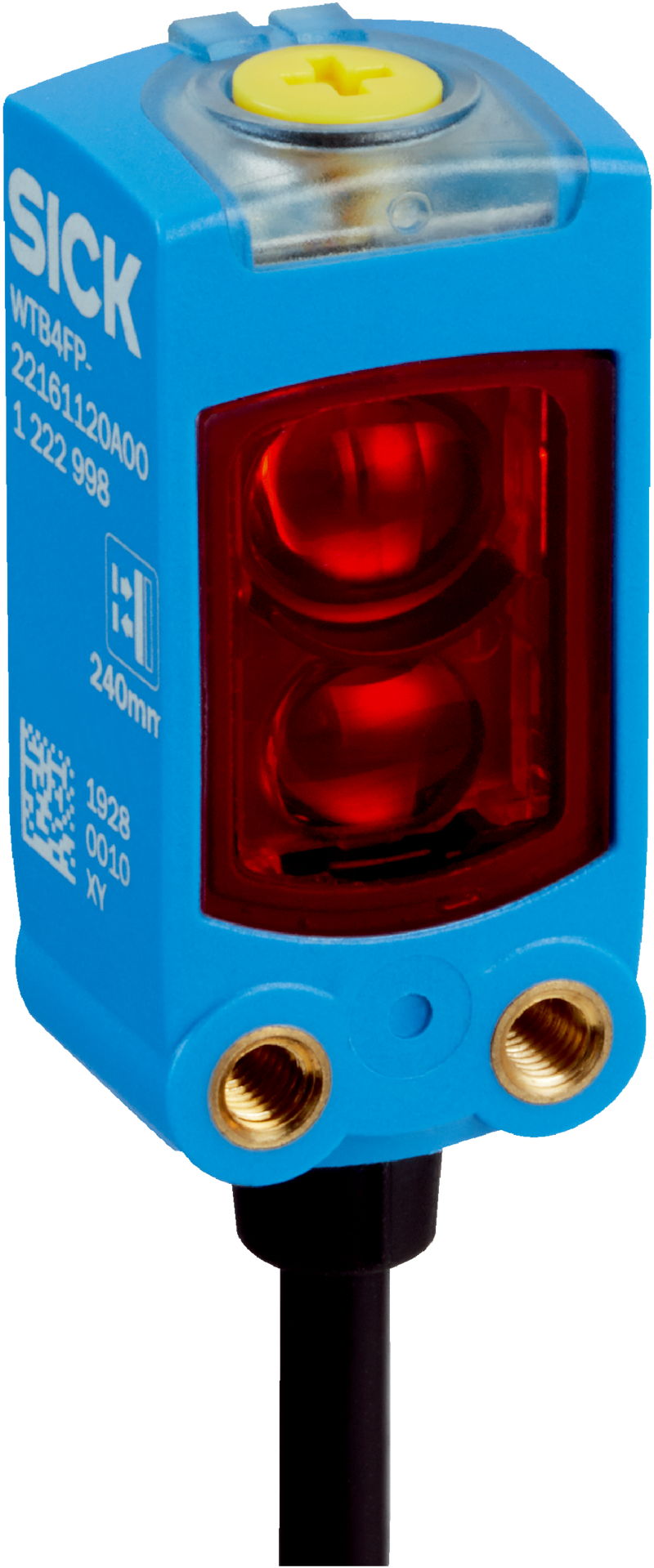

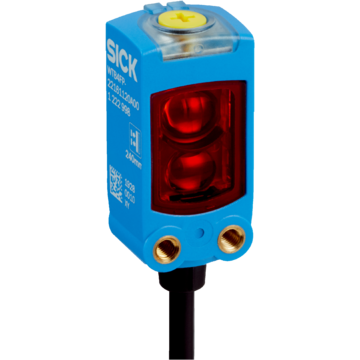

Fotoprzekaźniki, W4, WTB4FP-1H16D150A00, Zasięg min./maks.: 4 mm / 220 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, MultiSwitch, wartość odległości, Wyjście przełączające: Push-Pull: PNP/NPN, Typ przyłącza: Przewód, 4-żyłowy, 2 m, Nadajnik światła: Nadajnik PinPoint, Rodzaj światła: Widzialne światło czerwone, Materiał obudowy: VISTAL®, Rodzaj ustawiania: Przycisk Teach-in, IO-Link, Interfejs komunikacyjny: IO-Link V1.1, Smart Sensor: Enhanced Sensing, Efficient Communication, Diagnostyka, Smart Task, Oznaczenie Smart Task: Logika podstawowa, Korpus: Prostopadłościenny

Cechy
Zasada działania		Fotoprzekaźnik odbiciowy
Szczegóły zasady działania		Tłumienie tła, MultiSwitch, wartość odległości
Zasięg wykrywania
	Minimalny zasięg	4 mm
	Maks. zasięg wykrywania	220 mm
	Zakres ustawienia wartości progowej przełączania dla tłumienia tła	15 mm ... 220 mm
	Obiekt referencyjny	Obiekt o współczynniku remisji 90% (odpowiada wzorcowi bieli wg DIN 5033)
	Odstęp minimalny pomiędzy ustawionym zasięgiem oraz tłem (czarny 6% / biały 90%)	3 mm, przy odległości 80 mm
	Zalecany zakres zasięgu w celu zapewnienia lepszej wydajności	40 mm ... 140 mm
Wartość odległości
	Zakres pomiarowy	15 mm ... 220 mm
	Rozdzielczość	1 mm
	Powtarzalność	0,3 mm ... 2,2 mm
	Dokładność	Typ. 3,0 mm w odległości 15 – 50 mm Typ. 4,5 mm w odległości 50 – 100 mm Typ. 6,5 mm w odległości 100 – 150 mm Typ. 12 mm w odległości 150 – 220 mm
	Przekazywanie wartości odległości	Przez IO-Link
	Szybkość aktualizacji wartości odległości	20 ms
Wiązka transmisyjna
	Nadajnik światła	Nadajnik PinPoint
	Rodzaj światła	Widzialne światło czerwone
	Kształt plamki świetlnej	Punktowe
	Rozmiar plamki świetlnej (odległość)	Ø 4,2 mm (130 mm)
	Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania)	< +/- 1,5° (przy T_U = +23°C)
Parametry LED
	Referencja normatywna	EN 62471:2008-09 \| IEC 62471:2006, modyfikowane
	Oznaczenie grupy ryzyka LED	Dowolna grupa
	Długość fali	635 nm
	Średnia trwałość użytkowa	100 000 h przy T_U = +25°C
Najmniejszy wykrywalny obiekt (MDO), standardowo
		0,2 mm (przy odległości 130 mm (obiekt o współczynniku remisji 90% (odpowiada standardowej bieli zgodnie z normą DIN 5033)))
Rodzaj ustawiania
	Przycisk Teach-in	BluePilot: do ustawiania zasięgu
	IO-Link	Do ustawiania parametrów czujnika oraz funkcji Smart Task
Wskaźnik
	Niebieska LED	BluePilot: wskaźnik trybu, wskaźnik stanów przełączania Q_L1 (LED 1-3 stale włączone) i Q_L2 (LED 5-7 stale włączone)
	Dioda LED, zielona	Wskaźnik stanu Stale wł.: zasilanie włączone Miga: tryb IO-Link
	Żółta LED	Status odbioru światła Stale wł.: obiekt obecny Stale wył.: brak obiektu
Charakterystyka bezpieczeństwa technicznego
MTTF_D		642 lat(a)
DC_avg		0 %
T_M (okres użytkowania)		20 lat(a)
Interfejs komunikacyjny
IO-Link
	Prędkość przesyłania danych	COM2 (38,4 kBaud)
	Czas cyklu	2,3 ms
	Długość danych procesowych	16 Bit
	Struktura danych procesowych	Bit 0 = sygnał przełączający Q_L1 Bit 1 = sygnał przełączający Q_L2 Struktura danych procesu A: Bit 2 – 15 = current receiver level (live). Struktura danych procesu B: Bit 2 – 15 = Distance to object. Pomiędzy A i B możliwość przełączania za pomocą IO-Link.
	VendorID	26
	DeviceID HEX	0x80024C
	DeviceID DEC	8389196
	Kompatybilny typ portu Master	A
	Tryb SIO – wsparcie	Tak
Instalacja elektryczna
Napięcie zasilające U_B		10 V DC ... 30 V DC
Tętnienia resztkowe		≤ 5 V_ss
Kategoria użytkowa		DC-12 (Wg EN 60947-5-2) DC-13 (Wg EN 60947-5-2)
Pobór prądu		≤ 25 mA, bez obciążenia. Przy U_B = 24 V
Klasa ochrony		III
Wyjście cyfrowe
	Liczba	2 (ustawiane niezależnie od siebie)
	Rodzaj	Push-Pull: PNP/NPN
	Napięcie sygnału PNP wysoki/niski	Ok. U_V –2,5 V / 0 V
	Napięcie sygnału NPN wysoki/niski	Ok. U_B / < 2,5 V
	Prąd wyjściowy I_maks.	≤ 100 mA
	Układy zabezpieczające wyjścia	Zabezpieczenie przed zamianą biegunów Zabezpieczenie nadprądowe Chronione przed zwarciem
	Czas odpowiedzi	≤ 1.000 µs
	Dokładność powtarzalności (czas odpowiedzi)	360 µs
	Częstotliwość przełączania	500 Hz
Przyporządkowanie styków/żył
	Funkcja styku 4/czarny (BK)	Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście Q_L1 HIGH; komunikacja IO-Link C
	Funkcja styku 4/czarny (BK) – szczegóły	Funkcja styku 4 czujnika z możliwością konfiguracji Dalsze możliwości ustawień za pośrednictwem IO-Link
	Funkcja styku 2/biały (WH)	Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście Q_L2 HIGH
	Funkcja styku 2/biały (WH) – szczegóły	Funkcja styku 2 czujnika z możliwością konfiguracji Dalsze możliwości ustawień za pośrednictwem IO-Link
Mechanika
Korpus		Prostopadłościenny
Szczegóły budowy		Flat
Wymiary (szer. x wys. x głęb.)		16 mm x 40,1 mm x 12,1 mm
Przyłącze		Przewód, 4-żyłowy, 2 m
Szczegóły przyłącza
	Nadaje się do zastosowania w chłodniach	Nie zginać przewodu w temperaturze poniżej 0 °C
	Przekrój poprzeczny przewodu	0,14 mm²
	Średnica przewodu	Ø 3,4 mm
	Długość przewodu (L)	2 m
Materiał
	Obudowa	Tworzywo sztuczne, VISTAL®
	Szyba przednia	Tworzywo sztuczne, PMMA
	Przewód	Tworzywo sztuczne, PVC
Masa		Ok. 30 g
Maks. moment dokręcenia śrub mocujących		0,4 Nm
Dane dotyczące otoczenia
Stopień ochrony		IP66 (EN 60529) IP67 (EN 60529)
Temperatura otoczenia podczas pracy		–40 °C ... +60 °C
Temperatura otoczenia podczas przechowywania		–40 °C ... +75 °C
Typ. odporność na światło zewnętrzne		Światło sztuczne: ≤ 50.000 lx Światło słoneczne: ≤ 50.000 lx
Odporność na wstrząsy		30 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27))
Odporność na drgania		10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Wilgotność powietrza		35 % ... 95 %, względna wilgotność powietrza (bez nalotu)
Kompatybilność elektromagnetyczna (EMC)		EN 60947-5-2
Odporność na działanie środków czyszczących		ECOLAB
Nr pliku UL		NRKH.E181493 & NRKH7.E181493
Smart Task
Oznaczenie Smart Task		Logika podstawowa
Funkcja logiczna		Bezpośrednie I LUB
Funkcja timera		Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot)
Inwerter		Tak
Częstotliwość przełączania		SIO Logic: 450 Hz IOL: 450 Hz
Czas odpowiedzi		SIO Logic: 1100 µs IOL: 1100 µs
Powtarzalność		SIO Logic: 400 µs IOL: 450 µs
Sygnał przełączający
	Sygnał przełączający Q_L1	Wyjście przełączające
	Sygnał przełączający Ǭ_L1	Wyjście przełączające
Diagnostyka
Temperatura urządzenia
	Zakres pomiarowy	Bardzo zimne, zimne, umiarkowane, ciepłe, gorące
Status urządzenia		Tak
Szczegółowy status urządzenia		Tak
Licznik roboczogodzin		Tak
Licznik godzin pracy z funkcją resetowania		Tak
Quality of teach		Tak
Klasyfikacje
ECLASS 5.0		27270904
ECLASS 5.1.4		27270904
ECLASS 6.0		27270904
ECLASS 6.2		27270904
ECLASS 7.0		27270904
ECLASS 8.0		27270904
ECLASS 8.1		27270904
ECLASS 9.0		27270904
ECLASS 10.0		27270904
ECLASS 11.0		27270904
ECLASS 12.0		27270903
ETIM 5.0		EC002719
ETIM 6.0		EC002719
ETIM 7.0		EC002719
ETIM 8.0		EC002719
UNSPSC 16.0901		39121528
Certyfikaty
EU declaration of conformity		Tak
UK declaration of conformity		Tak
ACMA declaration of conformity		Tak
Moroccan declaration of conformity		Tak
China-RoHS		Tak
certyfikat ECOLAB		Tak
Certyfikat cULus		Tak
Certyfikat EAC / DoC		Tak
IO-Link		Tak
Dane dotyczące cła
Masa jednostkowa		83.000 g
Masa jednostkowa netto		83 g
Jednostka objętości		591.5 Cubic Centimetres (cm³)
Kraj pochodzenia		Niemcy
EAN		4047084486180
