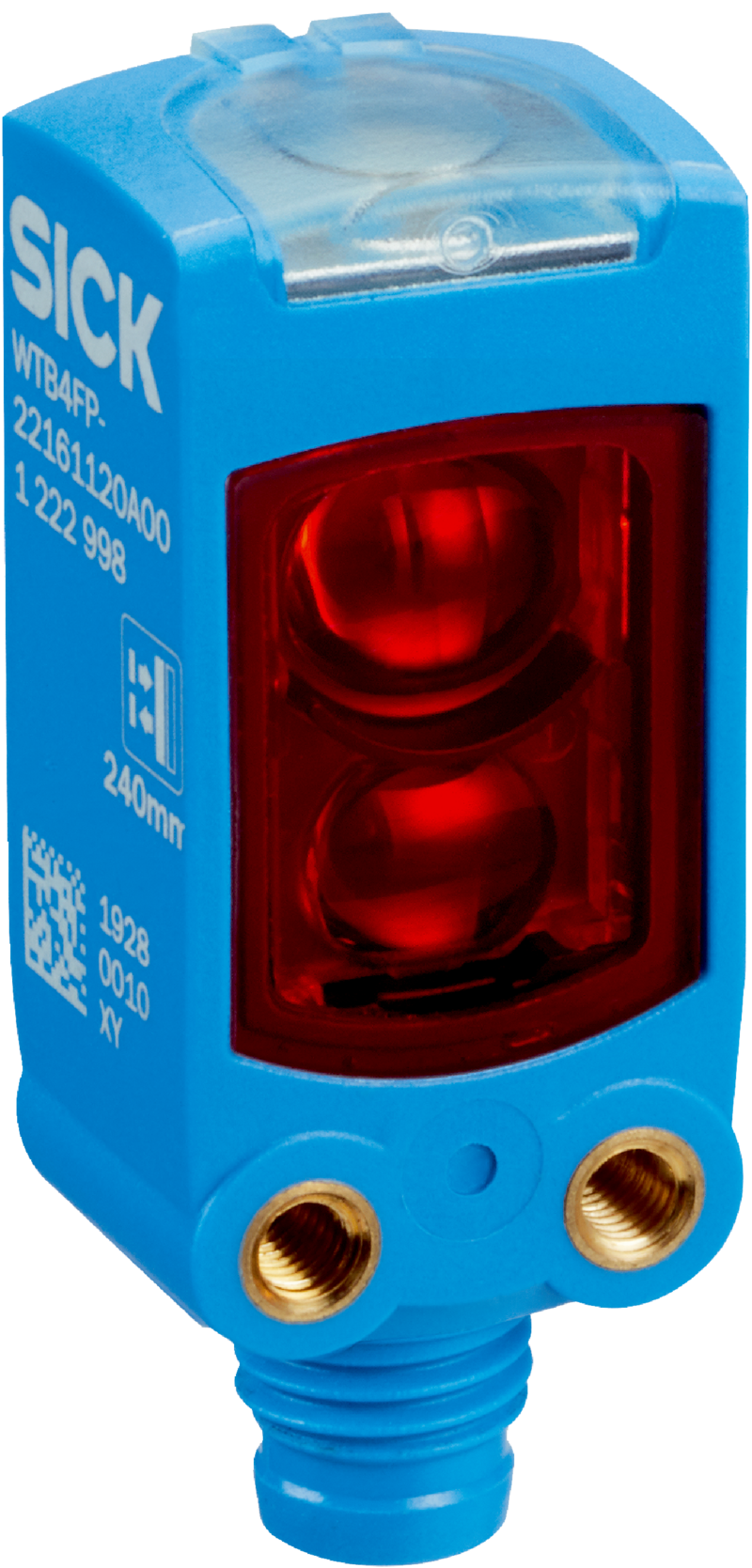

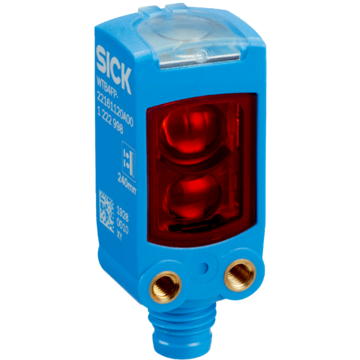

WTB4FP-2216D200A91 - 1142830
Fotoprzekaźnik odbiciowy SICK, IO-Link, MultiSwitch, NarrowBeam, zasięg 4-100 mm, Push-Pull, VISTAL®, wyjścia niezależne, dokładny pomiar odległości, eliminacja drgań.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, W4, WTB4FP-2216D200A91, Zasięg min./maks.: 4 mm / 100 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, MultiSwitch, NarrowBeam, wartość odległości, Wyjście przełączające: Push-Pull: PNP/NPN, Typ przyłącza: Wtyk M8, 4-biegunowy, Nadajnik światła: Nadajnik PinPoint, Rodzaj światła: Widzialne światło czerwone, Materiał obudowy: VISTAL®, Rodzaj ustawiania: IO-Link, Interfejs komunikacyjny: IO-Link V1.1, Smart Sensor: Enhanced Sensing, Efficient Communication, Diagnostyka, Smart Task, Oznaczenie Smart Task: Znacznik czasu + eliminacja drgań styków, Korpus: Prostopadłościenny
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Tłumienie tła, MultiSwitch, NarrowBeam, wartość odległości | |
| Zasięg wykrywania | ||
| Minimalny zasięg | 4 mm | |
| Maks. zasięg wykrywania | 100 mm | |
| Zakres ustawienia wartości progowej przełączania dla tłumienia tła | 15 mm ... 100 mm | |
| Obiekt referencyjny | Obiekt o współczynniku remisji 90% (odpowiada wzorcowi bieli wg DIN 5033) | |
| Odstęp minimalny pomiędzy ustawionym zasięgiem oraz tłem (czarny 6% / biały 90%) | 2,5 mm, przy odległości 40 mm | |
| Zalecany zakres zasięgu w celu zapewnienia lepszej wydajności | 30 mm ... 60 mm | |
| Wartość odległości | ||
| Zakres pomiarowy | 15 mm ... 100 mm | |
| Rozdzielczość | 1 mm | |
| Powtarzalność | 0,3 mm ... 2,2 mm | |
| Dokładność | Typ. 3,0 mm w odległości 15 – 50 mm Typ. 4,5 mm w odległości 50 – 100 mm |
|
| Przekazywanie wartości odległości | Przez IO-Link | |
| Szybkość aktualizacji wartości odległości | 20 ms | |
| Wiązka transmisyjna | ||
| Nadajnik światła | Nadajnik PinPoint | |
| Rodzaj światła | Widzialne światło czerwone | |
| Kształt plamki świetlnej | Punktowe | |
| Rozmiar plamki świetlnej (odległość) | Ø 2 mm (50 mm) | |
| Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania) | < +/- 1,5° (przy TU = +23°C) | |
| Parametry LED | ||
| Referencja normatywna | EN 62471:2008-09 | IEC 62471:2006, modyfikowane | |
| Oznaczenie grupy ryzyka LED | Dowolna grupa | |
| Długość fali | 635 nm | |
| Średnia trwałość użytkowa | 100 000 h przy TU = +25°C | |
| Najmniejszy wykrywalny obiekt (MDO), standardowo | ||
| 0,1 mm (przy odległości 50 mm (obiekt z remisją 90% (odpowiada wzorcowi bieli DIN 5033))) | ||
| Rodzaj ustawiania | ||
| IO-Link | Do ustawiania parametrów czujnika oraz funkcji Smart Task | |
| Wskaźnik | ||
| Niebieska LED | BluePilot: wskaźnik trybu, wskaźnik stanów przełączania QL1 (LED 1-3 stale włączone) i QL2 (LED 5-7 stale włączone) | |
| Dioda LED, zielona | Wskaźnik stanu Stale wł.: zasilanie włączone Miga: tryb IO-Link |
|
| Żółta LED | Status odbioru światła Stale wł.: obiekt obecny Stale wył.: brak obiektu |
|
| Zastosowania specjalne | Wykrywanie płaskich obiektów, Wykrywanie małych obiektów | |
| Konfiguracja styku 2 | Wejście zewnętrzne, Wejście uczenia (Teach-in), Wejście czujnik wył., Wyjście detekcji, Wyjście logiki | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 642 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| Prędkość przesyłania danych | COM2 (38,4 kBaud) | |
| Czas cyklu | 2,3 ms | |
| Długość danych procesowych | 16 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Struktura danych procesu A: Bit 2 – 15 = current receiver level (live). Struktura danych procesu B: Bit 2 – 15 = Distance to object. Pomiędzy A i B możliwość przełączania za pomocą IO-Link. |
|
| VendorID | 26 | |
| DeviceID HEX | 0x800376 | |
| DeviceID DEC | 8389494 | |
| Kompatybilny typ portu Master | A | |
| Tryb SIO – wsparcie | Tak | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 5 Vss | |
| Kategoria użytkowa | DC-12 (Wg EN 60947-5-2) DC-13 (Wg EN 60947-5-2) |
|
| Pobór prądu | 25 mA, bez obciążenia. Przy UB = 24 V | |
| Klasa ochrony | III | |
| Wyjście cyfrowe | ||
| Liczba | 2 (ustawiane niezależnie od siebie) | |
| Rodzaj | Push-Pull: PNP/NPN | |
| Napięcie sygnału PNP wysoki/niski | Ok. UV –2,5 V / 0 V | |
| Napięcie sygnału NPN wysoki/niski | Ok. UB / < 2,5 V | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Układy zabezpieczające wyjścia | Zabezpieczenie przed zamianą biegunów Zabezpieczenie nadprądowe Chronione przed zwarciem |
|
| Czas odpowiedzi | ≤ 1.000 µs | |
| Dokładność powtarzalności (czas odpowiedzi) | 360 µs | |
| Częstotliwość przełączania | 500 Hz | |
| Przyporządkowanie styków/żył | ||
| Funkcja styku 4/czarny (BK) | Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście QL1 HIGH; komunikacja IO-Link C | |
| Funkcja styku 4/czarny (BK) – szczegóły | Funkcja styku 4 czujnika z możliwością konfiguracji Dalsze możliwości ustawień za pośrednictwem IO-Link |
|
| Funkcja styku 2/biały (WH) | Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście QL2 HIGH | |
| Funkcja styku 2/biały (WH) – szczegóły | Funkcja styku 2 czujnika z możliwością konfiguracji Dalsze możliwości ustawień za pośrednictwem IO-Link |
|
| Mechanika | ||
| Korpus | Prostopadłościenny | |
| Szczegóły budowy | Flat | |
| Wymiary (szer. x wys. x głęb.) | 16 mm x 40,1 mm x 12,1 mm | |
| Przyłącze | Wtyk M8, 4-biegunowy | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne, VISTAL® | |
| Szyba przednia | Tworzywo sztuczne, PMMA | |
| Wtyk | Tworzywo sztuczne, VISTAL® | |
| Masa | Ok. 30 g | |
| Maks. moment dokręcenia śrub mocujących | 0,4 Nm | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP66 (EN 60529) IP67 (EN 60529) |
|
| Temperatura otoczenia podczas pracy | –40 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C | |
| Typ. odporność na światło zewnętrzne | Światło sztuczne: ≤ 50.000 lx Światło słoneczne: ≤ 50.000 lx |
|
| Odporność na wstrząsy | 30 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27)) | |
| Odporność na drgania | 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | |
| Wilgotność powietrza | 35 % ... 95 %, względna wilgotność powietrza (bez nalotu) | |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2 | |
| Odporność na działanie środków czyszczących | ECOLAB | |
| Nr pliku UL | NRKH.E181493 & NRKH7.E181493 | |
| Smart Task | ||
| Oznaczenie Smart Task | Znacznik czasu + eliminacja drgań styków | |
| Funkcja logiczna | Bezpośrednie I LUB Okno Histereza |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Czas odpowiedzi | SIO Direct: 300 µs ... 450 µs SIO Logic: 800 µs ... 950 µs IOL: --- |
|
| Powtarzalność | SIO Direct: 150 µs SIO Logic: 150 µs IOL: --- |
|
| Dokładność znacznika czasu | SIO Direct: --- SIO Logic: --- IOL: - 80 ... + 330 µs |
|
| Min. czas pomiędzy dwoma wynikami procesowymi | SIO Direct: 450 µs SIO Logic: 500 µs IOL: 800 µs |
|
| Liczba buforów znacznika czasu | SIO Direct: --- SIO Logic: --- IOL: 8 |
|
| Maks. zasięg znacznika czasu | SIO Direct: --- SIO Logic: --- IOL: 260 ms |
|
| Maks. czas eliminacji | SIO Direct: --- SIO Logic: 52 ms IOL: 52 ms |
|
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający QL2 | Wyjście przełączające | |
| Wartość pomiarowa | Znacznik czasu | |
| Diagnostyka | ||
| Temperatura urządzenia | ||
| Zakres pomiarowy | Bardzo zimne, zimne, umiarkowane, ciepłe, gorące | |
| Status urządzenia | Tak | |
| Szczegółowy status urządzenia | Tak | |
| Licznik roboczogodzin | Tak | |
| Licznik godzin pracy z funkcją resetowania | Tak | |
| Quality of teach | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat ECOLAB | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat EAC / DoC | Tak | |
| IO-Link | Tak | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 39.000 g | |
| Masa jednostkowa netto | 39 g | |
| Jednostka objętości | 300 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084546501 | |
