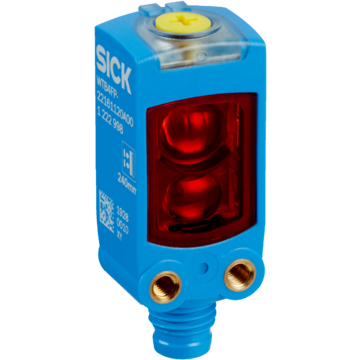

WTB4FP-2216K120A00 - 1119981
Fotoprzekaźnik odbiciowy SICK, tłumienie tła, PinPoint, zasięg 4-220 mm, IO-Link, Push-Pull (PNP/NPN), tryb przez ciemność, VISTAL®, wtyk M8 4-pin, do detekcji płaskich i małych obiektów, diagnostyka.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, W4, WTB4FP-2216K120A00, Zasięg min./maks.: 4 mm / 220 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany przez ciemność, Typ przyłącza: Wtyk M8, 4-biegunowy, Nadajnik światła: Nadajnik PinPoint, Rodzaj światła: Widzialne światło czerwone, Materiał obudowy: VISTAL®, Rodzaj ustawiania: Przycisk Teach-in, potencjometr, IO-Link, Element przyciskowo-obrotowy, Interfejs komunikacyjny: IO-Link V1.1, Smart Sensor: Enhanced Sensing, Efficient Communication, Diagnostyka, Smart Task, Oznaczenie Smart Task: Logika podstawowa, Cechy szczególne: Ustawienie wstępne styku 2 (MF: Teach-in przy użyciu przewodu, Korpus: Prostopadłościenny
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Tłumienie tła | |
| Zasięg wykrywania | ||
| Minimalny zasięg | 4 mm | |
| Maks. zasięg wykrywania | 220 mm | |
| Zakres ustawienia wartości progowej przełączania dla tłumienia tła | 15 mm ... 220 mm | |
| Obiekt referencyjny | Obiekt o współczynniku remisji 90% (odpowiada wzorcowi bieli wg DIN 5033) | |
| Odstęp minimalny pomiędzy ustawionym zasięgiem oraz tłem (czarny 6% / biały 90%) | 3 mm, przy odległości 80 mm | |
| Zalecany zakres zasięgu w celu zapewnienia lepszej wydajności | 40 mm ... 140 mm | |
| Wiązka transmisyjna | ||
| Nadajnik światła | Nadajnik PinPoint | |
| Rodzaj światła | Widzialne światło czerwone | |
| Kształt plamki świetlnej | Punktowe | |
| Rozmiar plamki świetlnej (odległość) | Ø 4,2 mm (130 mm) | |
| Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania) | < +/- 1,5° (przy TU = +23°C) | |
| Parametry LED | ||
| Referencja normatywna | EN 62471:2008-09 | IEC 62471:2006, modyfikowane | |
| Oznaczenie grupy ryzyka LED | Dowolna grupa | |
| Długość fali | 635 nm | |
| Średnia trwałość użytkowa | 100 000 h przy TU = +25°C | |
| Najmniejszy wykrywalny obiekt (MDO), standardowo | ||
| 0,2 mm (przy odległości 130 mm (obiekt o współczynniku remisji 90% (odpowiada standardowej bieli zgodnie z normą DIN 5033))) | ||
| Rodzaj ustawiania | ||
| Element przyciskowo-obrotowy | BluePilot: do ustawiania zasięgu | |
| IO-Link | Do ustawiania parametrów czujnika oraz funkcji Smart Task | |
| Wskaźnik | ||
| Niebieska LED | BluePilot: wskaźnik zasięgu | |
| Dioda LED, zielona | Wskaźnik stanu Stale wł.: zasilanie włączone Miga: tryb IO-Link |
|
| Żółta LED | Status odbioru światła Stale wł.: obiekt obecny Stale wył.: brak obiektu |
|
| Cechy szczególne | Ustawienie wstępne styku 2 (MF: Teach-in przy użyciu przewodu | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 642 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| Prędkość przesyłania danych | COM2 (38,4 kBaud) | |
| Czas cyklu | 2,3 ms | |
| Długość danych procesowych | 16 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 – 15 = Current receiver level (live) |
|
| VendorID | 26 | |
| DeviceID HEX | 0x8002AD | |
| DeviceID DEC | 8389293 | |
| Kompatybilny typ portu Master | A | |
| Tryb SIO – wsparcie | Tak | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 5 Vss | |
| Kategoria użytkowa | DC-12 (Wg EN 60947-5-2) DC-13 (Wg EN 60947-5-2) |
|
| Pobór prądu | ≤ 25 mA, bez obciążenia. Przy UB = 24 V | |
| Klasa ochrony | III | |
| Wyjście cyfrowe | ||
| Liczba | 1 | |
| Rodzaj | Push-Pull: PNP/NPN | |
| Tryb przełączania | Załączany przez ciemność | |
| Napięcie sygnału PNP wysoki/niski | Ok. UV –2,5 V / 0 V | |
| Napięcie sygnału NPN wysoki/niski | Ok. UB / < 2,5 V | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Układy zabezpieczające wyjścia | Zabezpieczenie przed zamianą biegunów Zabezpieczenie nadprądowe Chronione przed zwarciem |
|
| Czas odpowiedzi | ≤ 500 µs | |
| Dokładność powtarzalności (czas odpowiedzi) | 150 µs | |
| Częstotliwość przełączania | 1.000 Hz | |
| Przyporządkowanie styków/żył | ||
| Funkcja styku 4/czarny (BK) | Wyjście cyfrowe, załączane przez ciemność, obiekt obecny → wyjście ǬL1 LOW; komunikacja IO-Link C | |
| Funkcja styku 4/czarny (BK) – szczegóły | Funkcja styku 4 czujnika z możliwością konfiguracji Dalsze możliwości ustawień za pośrednictwem IO-Link |
|
| Funkcja styku 2/biały (WH) | Wejście cyfrowe, Teach, HIGH active | |
| Funkcja styku 2/biały (WH) – szczegóły | Funkcja styku 2 czujnika z możliwością konfiguracji Dalsze możliwości ustawień za pośrednictwem IO-Link |
|
| Mechanika | ||
| Korpus | Prostopadłościenny | |
| Szczegóły budowy | Flat | |
| Wymiary (szer. x wys. x głęb.) | 16 mm x 40,1 mm x 12,1 mm | |
| Przyłącze | Wtyk M8, 4-biegunowy | |
| Szczegóły przyłącza | ||
| Nadaje się do zastosowania w chłodniach | Nie zginać przewodu w temperaturze poniżej 0 °C | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne, VISTAL® | |
| Szyba przednia | Tworzywo sztuczne, PMMA | |
| Wtyk | Tworzywo sztuczne, VISTAL® | |
| Masa | Ok. 30 g | |
| Maks. moment dokręcenia śrub mocujących | 0,4 Nm | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP66 (EN 60529) IP67 (EN 60529) |
|
| Temperatura otoczenia podczas pracy | –40 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C | |
| Typ. odporność na światło zewnętrzne | Światło sztuczne: ≤ 50.000 lx Światło słoneczne: ≤ 50.000 lx |
|
| Odporność na wstrząsy | 30 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27)) | |
| Odporność na drgania | 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | |
| Wilgotność powietrza | 35 % ... 95 %, względna wilgotność powietrza (bez nalotu) | |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2 | |
| Odporność na działanie środków czyszczących | ECOLAB | |
| Nr pliku UL | NRKH.E181493 & NRKH7.E181493 | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Częstotliwość przełączania | SIO Logic: 900 Hz IOL: 800 Hz |
|
| Czas odpowiedzi | SIO Logic: 550 µs IOL: 600 µs |
|
| Powtarzalność | SIO Logic: 200 µs IOL: 250 µs |
|
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający ǬL1 | Wyjście przełączające | |
| Diagnostyka | ||
| Temperatura urządzenia | ||
| Zakres pomiarowy | Bardzo zimne, zimne, umiarkowane, ciepłe, gorące | |
| Status urządzenia | Tak | |
| Szczegółowy status urządzenia | Tak | |
| Licznik roboczogodzin | Tak | |
| Licznik godzin pracy z funkcją resetowania | Tak | |
| Quality of teach | Tak | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat ECOLAB | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat EAC / DoC | Tak | |
| IO-Link | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 34.000 g | |
| Masa jednostkowa netto | 34 g | |
| Jednostka objętości | 288 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084541353 | |
