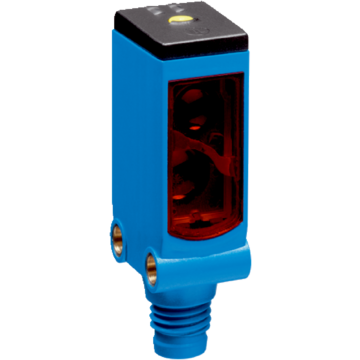

WTB4SLC-3P2262A71 - 1080941
Fotoprzekaźnik odbiciowy SICK, laser kl. 1, Novodur, zasięg 25-300 mm, IO-Link, wyjście PNP, szybkie tłumienie tła, licznik czasu/eliminacja drgań, wykrywanie małych obiektów.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, W4, WTB4SLC-3P2262A71, Maks. zasięg wykrywania: 25 mm ... 300 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, Wyjście przełączające: PNP, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Wtyk M8, 4-biegunowy, Nadajnik światła: Laser, Rodzaj światła: Widzialne światło czerwone, Klasa lasera: 1, Materiał obudowy: Novodur, Rodzaj ustawiania: IO-Link, Przycisk Teach-in, Interfejs komunikacyjny: IO-Link V1.1, Smart Sensor: Enhanced Sensing, Efficient Communication, Smart Task, Oznaczenie Smart Task: Licznik czasu + eliminacja drgań styków, Korpus: Prostopadłościenny
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Tłumienie tła | |
| Maks. zasięg wykrywania | 25 mm ... 300 mm | |
| Zasięg wykrywania | 25 mm ... 300 mm | |
| Wiązka transmisyjna | ||
| Nadajnik światła | Laser | |
| Rodzaj światła | Widzialne światło czerwone | |
| Rozmiar plamki świetlnej (odległość) | Ø 1 mm (170 mm) | |
| Parametry lasera | ||
| Referencja normatywna | EN 60825-1:2014, IEC 60825-1:2014 / CDRH 21 CFR 1040.10 & 1040.11 | |
| Klasa lasera | 1 | |
| Długość fali | 650 nm | |
| Rodzaj ustawiania | Przewód, Pojedynczy przycisk Teach-in | |
| Zastosowania specjalne | Wykrywanie małych obiektów | |
| Informacja o otworze (otworach) do mocowania | M3 | |
| Konfiguracja styku 2 | Wejście zewnętrzne, Wejście uczenia (Teach-in), Wejście czujnik wył., Wyjście detekcji, Wyjście logiki | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 326 lat(a) (EN ISO 13849-1) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 10 lat(a) | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| Prędkość przesyłania danych | COM2 (38,4 kBaud) | |
| Czas cyklu | 2,3 ms | |
| Długość danych procesowych | 16 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit od 2 do 15 = wartość pomiarowa |
|
| VendorID | 26 | |
| DeviceID HEX | 0x80010B | |
| DeviceID DEC | 8388875 | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | 30 mA | |
| Klasa ochrony | III | |
| Wyjście cyfrowe | ||
| Rodzaj | PNP |
|
| Tryb przełączania | Załączany na jasno/ciemno | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Czas odpowiedzi | ≤ 0,5 ms | |
| Dokładność powtarzalności (czas odpowiedzi) | 150 µs | |
| Częstotliwość przełączania | 1.000 Hz | |
| Funkcja wyjścia | Komplementarne | |
| Układy zabezpieczające | A B C |
|
| Czas odpowiedzi wyj. Q/ na pinie 2 | 300 µs ... 450 µs | |
| Mechanika | ||
| Korpus | Prostopadłościenny | |
| Szczegóły budowy | Slim | |
| Wymiary (szer. x wys. x głęb.) | 12,2 mm x 41,8 mm x 17,3 mm | |
| Przyłącze | Wtyk M8, 4-biegunowy | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne, Novodur | |
| Szyba przednia | Tworzywo sztuczne, PMMA | |
| Masa | 100 g | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP66 IP67 |
|
| Temperatura otoczenia podczas pracy | –10 °C ... +50 °C | |
| Praca w rozszerzonym zakresie temperatury otoczenia | –30 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –30 °C ... +70 °C | |
| Certyfikat RoHS | Tak | |
| Smart Task | ||
| Oznaczenie Smart Task | Licznik czasu + eliminacja drgań styków | |
| Funkcja logiczna | Bezpośrednie OKNO Histereza |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Maksymalna częstotliwość zliczania | SIO Direct: --- SIO Logic: 1000 Hz IOL: 650 Hz |
|
| Czas resetowania | SIO Direct: --- SIO Logic: 1,5 ms IOL: 1,5 ms |
|
| Min. czas pomiędzy dwoma wynikami procesowymi | SIO Direct: --- SIO Logic: 500 µs IOL: 800 µs |
|
| Maks. czas eliminacji | SIO Direct: --- SIO Logic: 30.000 ms IOL: 30.000 ms |
|
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające (w zależności od ustawionej wartości granicznej) | |
| Sygnał przełączający QL2 | Wyjście przełączające (w zależności od ustawionej wartości granicznej) | |
| Wartość pomiarowa | Wartość licznika | |
| Diagnostyka | ||
| Status urządzenia | Tak | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat ECOLAB | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) certyfikat | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 37.000 g | |
| Masa jednostkowa netto | 37 g | |
| Jednostka objętości | 300 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084394584 | |
