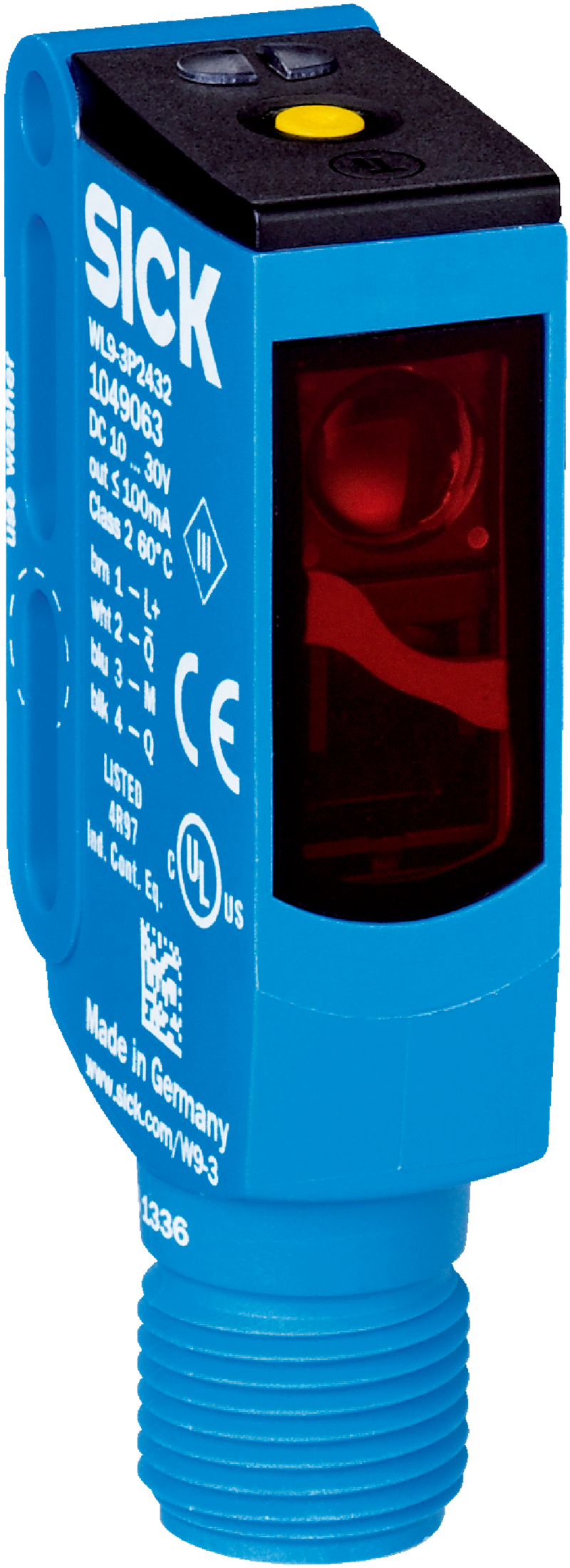

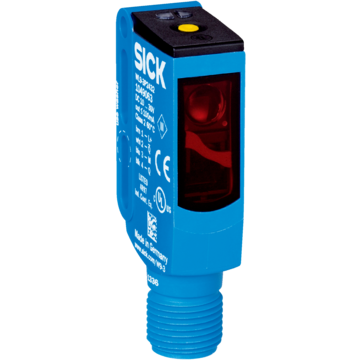

WTB9C-3P2462A00 - 1080924
Fotoprzekaźnik odbiciowy SICK, IO-Link, PinPoint, tłumienie tła, wyjście PNP, bardzo szybka reakcja do 0,3 ms, zakres 20–350 mm, konfiguracja smart, przetwornik diagnostyczny, IP66/IP67/IP69K.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, W9, WTB9C-3P2462A00, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, Wyjście przełączające: PNP, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Wtyk M12, 4-pinowy, Nadajnik światła: Nadajnik PinPoint, Rodzaj ustawiania: IO-Link, Przycisk Teach-in, Interfejs komunikacyjny: IO-Link, Smart Sensor: Enhanced Sensing, Efficient Communication, Smart Task, Oznaczenie Smart Task: Logika podstawowa
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Tłumienie tła | |
| Wymiary (szer. x wys. x głęb.) | 12,2 mm x 52,2 mm x 23,6 mm | |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny | |
| Informacja o otworze (otworach) do mocowania | M3 | |
| Maks. zasięg wykrywania | 20 mm ... 350 mm | |
| Zasięg wykrywania | 20 mm ... 200 mm | |
| Rodzaj światła | Widzialne światło czerwone | |
| Nadajnik światła | Nadajnik PinPoint | |
| Rozmiar plamki świetlnej (odległość) | Ø 4,5 mm (75 mm) | |
| Długość fali | 650 nm | |
| Rodzaj ustawiania | IO-Link, Pojedynczy przycisk Teach-in | |
| Konfiguracja styku 2 | Wejście zewnętrzne, Wejście uczenia (Teach-in), Wejście czujnik wył., Wyjście detekcji, Wyjście logiki | |
| Mechanika/elektryka | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | 30 mA | |
| Wyjście przełączające | PNP | |
| Funkcja wyjścia | Komplementarne | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Czas odpowiedzi | < 0,333 ms | |
| Czas odpowiedzi wyj. Q/ na pinie 2 | 200 µs ... 300 µs | |
| Częstotliwość przełączania | 1.500 Hz | |
| Częstotliwość przełączania wyj. Q/ na pinie 2 | ≤ 1.500 Hz | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Układy zabezpieczające | A B C |
|
| Klasa ochrony | III | |
| Masa | 13 g | |
| Materiał obudowy | Tworzywo sztuczne, VISTAL® | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Stopień ochrony | IP66 IP67 IP69K |
|
| Temperatura otoczenia podczas pracy | –40 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C | |
| Nr pliku UL | NRKH.E181493 | |
| Dokładność powtarzalności Q/ na pinie 2: | 100 µs | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 865 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Interfejs komunikacyjny | ||
| Interfejs komunikacyjny | IO-Link V1.1 | |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) | |
| Czas cyklu | 2,3 ms | |
| Długość danych procesowych | 16 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 ... 15 = puste |
|
| VendorID | 26 | |
| DeviceID HEX | 0x8000FA | |
| DeviceID DEC | 8388858 | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB OKNO Histereza |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Częstotliwość przełączania | SIO Direct: 1500 Hz SIO Logic: 600 Hz IOL: 450 Hz |
|
| Czas odpowiedzi | SIO Direct: 200 µs ... 300 µs SIO Logic: 650 µs ... 750 µs IOL: 650 µs ... 1000 µs |
|
| Powtarzalność | SIO Direct: 100 µs SIO Logic: 100 µs IOL: 350 µs |
|
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające (w zależności od ustawionej wartości granicznej) | |
| Sygnał przełączający QL2 | Wyjście przełączające (w zależności od ustawionej wartości granicznej) | |
| Diagnostyka | ||
| Status urządzenia | Tak | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat ECOLAB | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| Certyfikat bezpieczeństwa fotobiologicznego (DIN EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 43.500 g | |
| Masa jednostkowa netto | 43.5 g | |
| Jednostka objętości | 334.152 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084394577 | |
