OBD1400-R200-2EP-IO-0,3M-V1 - 295670-100006

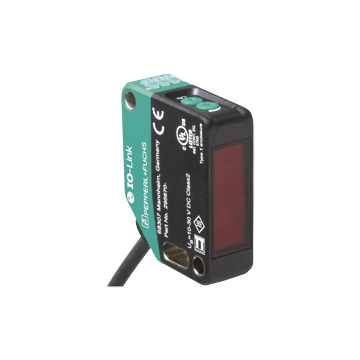

Czujnik optyczny odbiciowy firmy Pepperl+Fuchs, zakres 2 ... 1400 mm, światło czerwone, zasilanie 10 ... 30 V DC, przewód 0,3 m z gniazdem M12-4pin, 2 wyjścia uniwersalne Push-Pull, IO-Link, 1000 Hz, -40 ... 60 ° C, IP67 / IP68 / IP69K

OBD1400-R200-2EP-IO-0,3M-V1 - 295670-100006

Dane podstawowe

  • Kod produktu: OBD1400-R200-2EP-IO-0,3M-V1
  • Symbol: 295670-100006
  • Producent: PEPPERL+FUCHS
  • Kategoria: Czujniki odbiciowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Cena:

512,00 zł

[netto]
Zapytaj o produkt
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Najważniejsze parametry czujnika optycznego odbiciowego OBD1400-R200-2EP-IO-0,3M-V1

  • Średnia konstrukcja z wszechstronnymi opcjami montażu
  • Rozszerzony zakres temperatur
    -40 ° C ... 60 ° C
  • Wysoki stopień ochrony IP69K
  • Interfejs IO-link dla danych serwisowych i procesowych


Opis produktu
Czujnik optyczny odbiciowy energetyczny
Ogólne specyfikacje
Zasięg wykrywania 2 ... 1400 mm
Minimalny zakres wykrywania 100 ... 200 mm
Maksymalny zasięg wykrywania 2 ... 1400 mm
Zakres regulacji 200 ... 1400 mm
Cel referencyjny standardowy biały, 100 mm x 100 mm
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Etykietowanie grup ryzyka LED grupa zwolniona
Średnica plamki świetlnej około 50 mm przy odległości 1400 mm
Kąt rozbieżności 2 °
Limit światła otoczenia EN 60947-5-2 : 60000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 724 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link
Wskaźnik funkcji Żółta dioda LED: <br> stale włączony - wykryto obiekt - stale wyłączony - obiekt nie został wykryty
Elementy sterujące Przełącznik zmiany jasności / ciemności
Elementy sterujące Regulator zasięgu wykrywania
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć max. 10%
Prąd zasilania bez obciążenia &lt; 18 mA przy 24 V Napięcie robocze
Klasa ochrony III
Interfejs
Typ interfejsu IO-Link (przez C / Q = styk 4)
Profil urządzenia Identyfikacja i diagnoza <br> Inteligentny czujnik typu 2.4
Szybkość transmisji COM 2 (38,4 kBaud)
Wersja IO-Link 1.1
Min. czas cyklu 2,3 ms
Szerokość danych procesowych Dane procesowe wejście 1 Bit <br> Dane procesowe wyjście 2 Bit
Obsługa trybu SIO tak
Identyfikator urzadzenia 0x111101 (1118465)
Kompatybilny typ portu głównego A
Wyjście
Rodzaj przełączania Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty / zapalony, PNP normalnie zamknięty / ciemny, IO-Link <br> / Q - Pin2: NPN normalnie zamknięty / ciemny, PNP normalnie otwarty / włączony
Wyjście sygnału 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Kategoria użytkowania DC-12 and DC-13
Spadek napięcia ? 1,5 V DC
Częstotliwość przełączania 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Interfejs komunikacyjny IEC 61131-9
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Aprobata UL E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -40 ... 60 ° C (-40 ... 140 ° F), kabel stały <br> -20 ... 60 ° C (-4 ... 140 ° F), kabel ruchomy nieodpowiedni do łańcuchów przenośników
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 15 mm
Wysokość obudowy 50,6 mm
Głębokość obudowy 41.7 mm
Stopień ochrony IP67 / IP69 / IP69K
Podłączenie Kabel stały 300 mm z 4-pinowym złączem M12 x 1
Materiał
Obudowa PC (poliwęglan)
Osłona optyki PMMA
Masa około 45 g
Długość kabla 0,3 m
