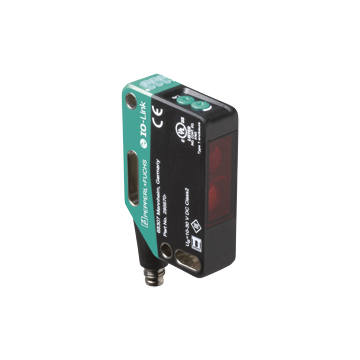

OBD1400-R201-2EP-IO-V31 - 295670-100055
Czujnik optyczny odbiciowy firmy Pepperl+Fuchs, zakres 2 ... 1400 mm, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-4pin, 2 wyjścia uniwersalne Push-Pull, IO-Link, 1000 Hz, -40 ... 60 ° C, IP67 / IP68 / IP69K
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
580,00 zł
713,40 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika optycznego odbiciowego OBD1400-R201-2EP-IO-V31
- Średnia konstrukcja z wszechstronnymi opcjami montażu
- Rozszerzony zakres temperatur
-40 ° C ... 60 ° C - Wysoki stopień ochrony IP69K
- Interfejs IO-link dla danych serwisowych i procesowych
Opis produktu | ||
---|---|---|
Czujnik optyczny odbiciowy energetyczny |
Ogólne specyfikacje | ||
---|---|---|
Zasięg wykrywania | 2 ... 1400 mm | |
Minimalny zakres wykrywania | 100 ... 200 mm | |
Maksymalny zasięg wykrywania | 2 ... 1400 mm | |
Zakres regulacji | 200 ... 1400 mm | |
Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
Źródło światła | LED | |
Rodzaj światła | modulowane widzialne światło czerwone | |
Etykietowanie grup ryzyka LED | grupa zwolniona | |
Średnica plamki świetlnej | około 50 mm przy odległości 1400 mm | |
Kąt rozbieżności | 2 ° | |
Limit światła otoczenia | EN 60947-5-2 : 60000 Lux | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 724 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link | |
Wskaźnik funkcji | Żółta dioda LED: <br> stale włączony - wykryto obiekt - stale wyłączony - obiekt nie został wykryty | |
Elementy sterujące | Przełącznik zmiany jasności / ciemności | |
Elementy sterujące | Regulator zasięgu wykrywania | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Marszczyć | max. 10% | |
Prąd zasilania bez obciążenia | < 18 mA przy 24 V Napięcie robocze | |
Klasa ochrony | III | |
Interfejs | ||
Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
Profil urządzenia | Identyfikacja i diagnoza <br> Inteligentny czujnik typu 2.4 | |
Szybkość transmisji | COM 2 (38,4 kBaud) | |
Wersja IO-Link | 1.1 | |
Min. czas cyklu | 2,3 ms | |
Szerokość danych procesowych | Dane procesowe wejście 1 Bit <br> Dane procesowe wyjście 2 Bit | |
Obsługa trybu SIO | tak | |
Identyfikator urzadzenia | 0x111111 (1118481) | |
Kompatybilny typ portu głównego | A | |
Wyjście | ||
Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty / zapalony, PNP normalnie zamknięty / ciemny, IO-Link <br> / Q - Pin2: NPN normalnie zamknięty / ciemny, PNP normalnie otwarty / włączony | |
Wyjście sygnału | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
Kategoria użytkowania | DC-12 and DC-13 | |
Spadek napięcia | ? 1,5 V DC | |
Częstotliwość przełączania | 1000 Hz | |
Czas odpowiedzi | 0,5 ms | |
Dostosowanie | ||
Interfejs komunikacyjny | IEC 61131-9 | |
Standard produktu | EN 60947-5-2 | |
Aprobaty i certyfikaty | ||
Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) <br> | |
Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 15 mm | |
Wysokość obudowy | 61,7 mm | |
Głębokość obudowy | 41.7 mm | |
Stopień ochrony | IP67 / IP69 / IP69K | |
Podłączenie | 4-stykowe, złącze M8 x 1, obracane o 90 ° | |
Materiał | ||
Obudowa | PC (poliwęglan) | |
Osłona optyki | PMMA | |
Masa | około 44 g |
