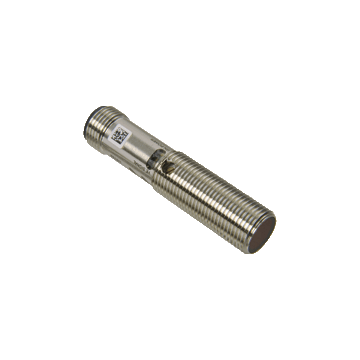

OBD300-12GM40-E4-V1 - 257828

Czujnik optyczny odbiciowy firmy Pepperl+Fuchs, zakres 0 ... 300 mm, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, konektor M12-4pin, 1 wyjście Push-Pull, jasno / ciemno na przełączanym elektrycznie, ? 1000 Hz, -30 ... 60 ° C, IP67

OBD300-12GM40-E4-V1 - 257828

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

418,00 zł

514,14 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry czujnika optycznego odbiciowego OBD300-12GM40-E4-V1

  • Solidna obudowa gwintowana M12
  • Wymagane mniej miejsca
  • Programowalna funkcja wyjścia jasno / ciemno-włącz
  • Stopień ochrony IP67


Opis produktu
Czujnik odbicowy, obudowa gwintowana M12, metalowa obudowa, przednia powierzchnia optyczna, zasięg wykrywania 300 mm, światło czerwone, włączone światło / ciemność, 1 wyjście NPN, wtyczka M12
Ogólne specyfikacje
Zasięg wykrywania 0 ... 300 mm
Zakres regulacji 20 ... 300 mm
Cel referencyjny standardowa biała 100 mm x 100 mm
Źródło światła LED
Rodzaj światła czerwony, 640 nm
Odchylenie kątowe +/- 2 °
Średnica plamki świetlnej około 20 mm przy odległości 300 mm
Kąt rozbieżności około 4 °
Optyka czołowy
Limit światła otoczenia EN 60947-5-2 10000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 800 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Zielona dioda LED: włączone
Wskaźnik funkcji Żółta dioda LED WŁ .: świeci po wykryciu obiektu
Elementy sterujące Regulator zasięgu wykrywania
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC, klasa 2
Marszczyć 10%
Prąd zasilania bez obciążenia ? 15 mA
Wejście
Wejście sterujące światło włączone + UB <br> ciemne włączone: 0 V.
Wyjście
Rodzaj przełączania jasno / ciemno na przełączanym elektrycznie
Wyjście sygnału 1 wyjście NPN, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Spadek napięcia ? 2 V.
Częstotliwość przełączania ? 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Standard produktu EN 60947-5-2
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standardy UL 508
Aprobaty i certyfikaty
Aprobata UL Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Zatwierdzenia CE, cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1)
Warunki otoczenia
Temperatura otoczenia -30 ... 60 ° C (-22 ... 140 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Stopień ochrony IP67
Podłączenie 4-stykowe złącze M12 x 1
Materiał
Obudowa mosiądz, niklowany
Osłona optyki PMMA
Masa około 15 g
