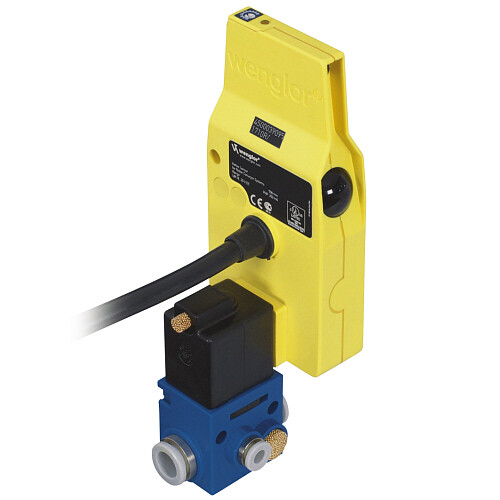

OPT307
Czujnik optyczny do kontroli przenośników rolkowych frimy Wenglor, strefa działania = 760 mm, histereza = < 15 %, wyjście PNP NC, zasilanie 18...30 V DC, konektor M12-4 pin, IP65
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Funkcja tłumienia tła
- W pełni zamknięty
- Zintegrowana logika
- Regulowana odległości przełączania
Czujniki te zostały specjalnie zaprojektowane do stosowania w przenośnikach rolkowych akumulacyjnych. Ich zwarta konstrukcja pozwala na montaż między rolkami poniżej poziomu transportu. Są zatem chronione przed uszkodzeniami mechanicznymi.
| Parametry optyki | ||
|---|---|---|
| Zakres | 760 mm | |
| Potencjometr min | 250...300 mm | |
| Potencjometr pozycja środkowa | 400...550 mm | |
| Potencjometr max | 760...900 mm | |
| Histereza przełączania | < 15 % | |
| Rodzaj światła | Światło podczerwone | |
| Długość fali | 880 nm | |
| Żywotność (T = +25 °C) | 100000 h | |
| Grupa ryzyka (EN 62471) | 1 | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Kąt otwarcia | 5 ° | |
| Dane elektryczne | ||
| Zasilanie | 18...30 V DC | |
| Konsumpcja czujnika (Ub = 24 V) | < 30 mA | |
| Częstotliwość przełączania | 100 Hz | |
| Czas odpowiedzi | 5 ms | |
| Dryft temperaturowy | < 10 % | |
| Zakres temperatury | -15...50 °C | |
| Ilość wyjść | 1 | |
| Spadek napięcia na wyjściu | < 0,8 V | |
| PNP max. prąd przełączania | 200 mA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Ochrona przed przeciążeniem | tak | |
| Logika | tak | |
| Pojedyncze rozładowanie | tak | |
| Block Forwarding | tak | |
| Zawór membranowy | tak | |
| Klasa ochrony | III | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Potencjometr | |
| Materiał obudowy | Tworzywo | |
| Full Encapsulation | tak | |
| Stopień ochrony IP | IP65 | |
| Podłączenie | konektor M12-4 pin | |
| Długość przewodu | 88 cm | |
| Zawór | ||
| Numer zaworu | K04 | |
| Zasilanie zaworu | 19,2...28,8 V | |
| Konsumpcja zaworu | 86 mA | |
| Ciśnienie pracy | 4...7 bar | |
| Szerokość nominalna | 0,8 mm | |
| Przepływ nominalny 1 -> 2 | 20 NL/min | |
| Przepływ nominalny 2 -> 3 | 100 NL/min | |
| Rura złącza linii zasilającej | 2× 8×1 | |
| Dystans roboczy | 4×1 | |
| Funkcja zaworu | 3/2 drogowe | |
| Częstotliwość przełączania | NC | |
| Wyjście | ||
| PNP NC | tak | |
