OTDK502A0002

Czujnik optyczny odbiciowy firmy Wenglor, zakres=500 mm, światło podczerwone, polaryzacja PNP NO, zasilanie 10...30 V DC, 500 Hz, IP67, podłączenie konektor M12-4 pin, materiał korpusu tworzywo

OTDK502A0002

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 2 tygodnie

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Cena:

55,00 €

[netto]
Zapytaj o produkt
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • Regulowany zasięg wykrywania
  • Przemyślana technologia montażu
  • Duży zakres pomiarowy
  • Minimalny obszar montażowy
  • Łatwa instalacja
Nadajnik i odbiornik w tych czujnikach znajdują się w jednej obudowie. Czujnik ocenia transmitowane światło odbite od obiektu. Wyjście jest przełączane, gdy tylko obiekt przekroczy wybrany zakres. Jasne obiekty odbijają więcej światła niż ciemne, dzięki czemu można je rozpoznać z większej odległości.

Parametry optyki
Zakres 500 mm
Histereza przełączania < 15 %
Rodzaj światła Światło podczerwone
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Kąt otwarcia 5 °
Średnica plamki świetlnej zobacz tabele nr. 1
Dane elektryczne
Zasilanie 10...30 V DC
Konsumpcja (Ub = 24 V) < 30 mA
Częstotliwość przełączania 500 Hz
Czas odpowiedzi 1 ms
Dryft temperaturowy < 10 %
Zakres temperatury -25...60 °C
Spadek napięcia na wyjściu < 2,5 V
PNP max. prąd przełączania 200 mA
Prąd różnicowy < 50 µA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy Tworzywo
Stopień ochrony IP IP67
Podłączenie konektor M12-4 pin
Dane ogólne
Zakres dostawy Mounting Console
Wyjście
PNP NO + NC tak

Instrukcja obsługi OTDK502A0002_instrukcja.pdf
Karta katalogowa OTDK502A0002_karta_katalogowa.pdf

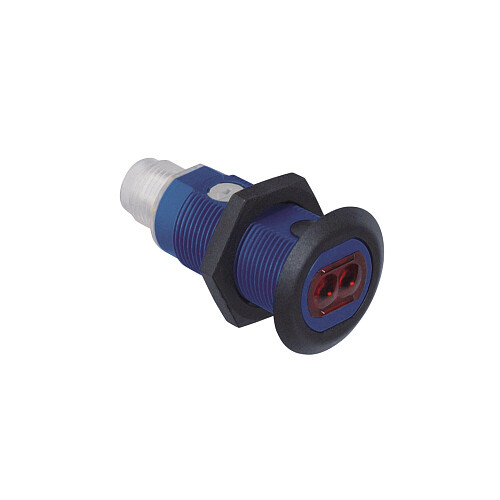

Zdjęcie poglądowe OTDK502A0002.jpg

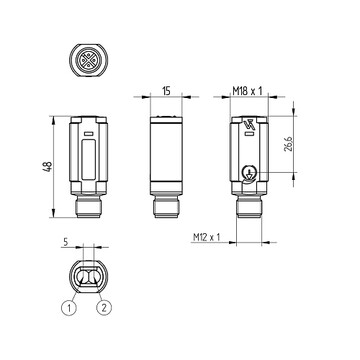

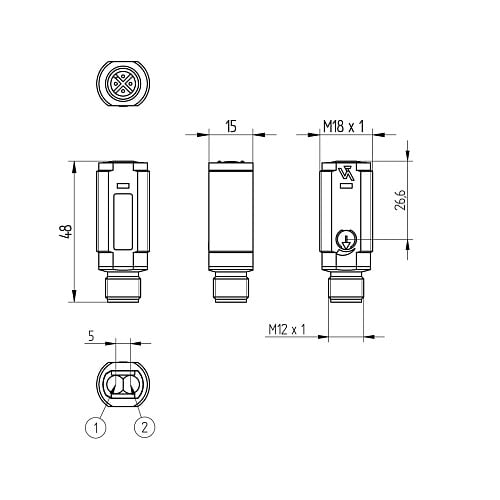

Rysunek techniczny OTDK502A0002_01.jpg
