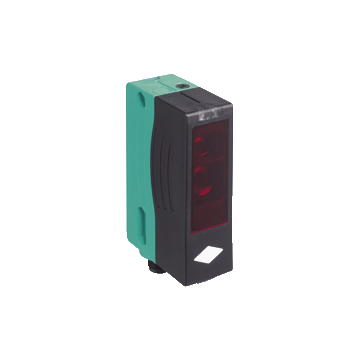

RL29-8-2000/73C/136 - 801767
Czujnik optyczny odbiciowy firmy Pepperl+Fuchs, zakres 20 ... 2000 mm , ustawialny, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-4pin, 2 wyjścia uniwersalne Push-Pull, światło włączone, IP65
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Diffuse mode sensor RL29-8-2000/73c/136
- Dobrze widoczna dioda LED
- Dobra orientacja dzięki czerwonej diodzie LED transmisji
- Uniwersalne wyjście typu Push-Pull
- Optymalny stosunek ceny do możliwości
- Klasa ochrony II
| Opis produktu |
|---|
| Czujnik odbicowy, obudowa z tworzywa sztucznego, regulowany zasięg wykrywania 2000 mm, światło czerwone, światło włączone, 2 wyjścia push-pull, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 20 ... 2000 mm , ustawialny | |
| Minimalny zakres wykrywania | 20 ... 200 mm | |
| Maksymalny zasięg wykrywania | 20 ... 2000 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Black-white difference (6 %/90 %) | < 40 % | |
| Średnica plamki świetlnej | approx. 50 mm at a distance of 2000 mm | |
| Opening angle | Nadajnik: 1.2 ° , Nadajnik: 2 ° | |
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1982.2 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Żółta dioda LED: stan przełączania | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 40 mA | |
| Klasa ochrony | 2 , rated voltage ≤ 300 V AC with pollution degree 1-2 according to IEC 60664-1 | |
| Wyjście | ||
| Rodzaj przełączania | light-on | |
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Częstotliwość przełączania | 125 Hz | |
| Czas odpowiedzi | 4 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność CE | tak | |
| Zgodność EAC | TR CU 020/2011 | |
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 54.3 mm | |
| Stopień ochrony | IP65 | |
| Podłączenie | Plastikowe złącze M12 x 1, 4 piny | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Twarz optyczna | plastikowy | |
| Masa | 70 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC001821 |
| UNSPSC 12.1 | 39121528 |
