TC22PA3

Czujnik optyczny odbiciowy firmy Wenglor, zakres=200 mm, światło podczerwone, polaryzacja PNP NO, zasilanie 10...30 V DC, 1500 Hz, IP67, podłączenie konektor M12-4 pin, materiał korpusu stal nierdzewna

TC22PA3

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Cena:

83,80 €

[netto]
Zapytaj o produkt
Czas dostawy gdy brak na magazynie
1 tydzień
Gwarancja
24
Producent
Wenglor

  • Regulowany zasięg wykrywania
  • Obudowa ze stali nierdzewnej
Nadajnik i odbiornik w tych czujnikach znajdują się w jednej obudowie. Czujnik ocenia transmitowane światło odbite od obiektu. Wyjście jest przełączane, gdy tylko obiekt przekroczy wybrany zakres. Jasne obiekty odbijają więcej światła niż ciemne, dzięki czemu można je rozpoznać z większej odległości.

Parametry optyki
Zakres 200 mm
Histereza przełączania < 15 %
Rodzaj światła Światło podczerwone
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Kąt otwarcia 12 °
Dane elektryczne
Zasilanie 10...30 V DC
Konsumpcja (Ub = 24 V) < 40 mA
Częstotliwość przełączania 1500 Hz
Czas odpowiedzi 330 µs
Dryft temperaturowy < 10 %
Zakres temperatury -25...60 °C
Spadek napięcia na wyjściu < 2,5 V
PNP max. prąd przełączania 200 mA
Prąd różnicowy < 50 µA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy stal nierdzewna
Full Encapsulation tak
Stopień ochrony IP IP67
Podłączenie konektor M12-4 pin
Wyjście
PNP NO + NC tak

Instrukcja obsługi TC22PA3_instrukcja.pdf
Karta katalogowa TC22PA3_karta_katalogowa.pdf

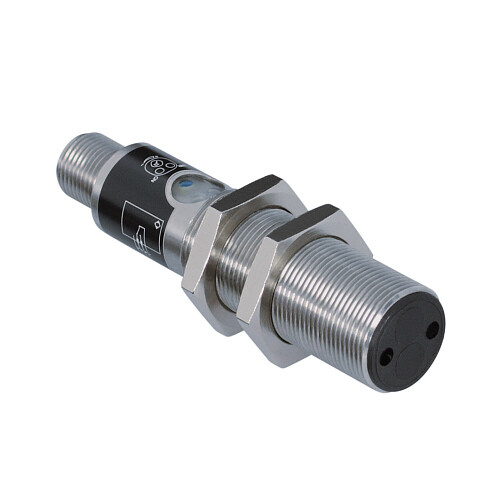

Zdjęcie poglądowe TC22PA3.jpg

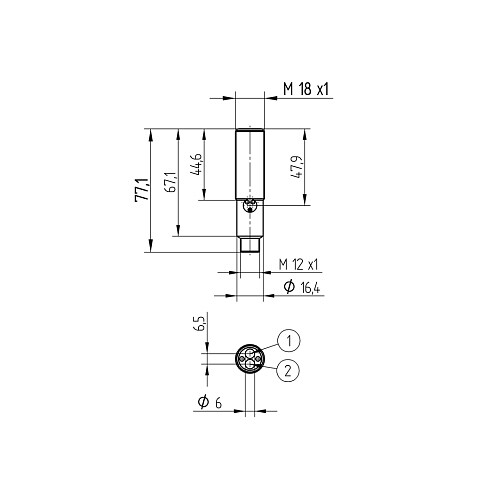

Rysunek techniczny TC22PA3_01.jpg
