TC55NA3

Czujnik optyczny odbiciowy firmy Wenglor, zakres=500 mm, światło podczerwone, polaryzacja NPN NO lub NC, zasilanie 10...30 V DC, 2 kHz, IP67, podłączenie konektor M12-4 pin, materiał korpusu stal nierdzewna

TC55NA3

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 24-48h

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Magazyn:

2 szt.

Cena:

124,00 €

[netto]
Zapytaj o produkt
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • Regulowany zasięg wykrywania
  • Obudowa ze stali nierdzewnej
Nadajnik i odbiornik w tych czujnikach znajdują się w jednej obudowie. Czujnik ocenia transmitowane światło odbite od obiektu. Wyjście jest przełączane, gdy tylko obiekt przekroczy wybrany zakres. Jasne obiekty odbijają więcej światła niż ciemne, dzięki czemu można je rozpoznać z większej odległości.

Parametry optyki
Zakres 500 mm
Histereza przełączania < 15 %
Rodzaj światła Światło podczerwone
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Kąt otwarcia 12 °
Dane elektryczne
Zasilanie 10...30 V DC
Konsumpcja (Ub = 24 V) < 40 mA
Częstotliwość przełączania 2 kHz
Czas odpowiedzi 250 µs
Dryft temperaturowy < 10 %
Zakres temperatury -25...60 °C
Spadek napięcia na wyjściu < 2,5 V
NPN 100 mA
Prąd różnicowy < 50 µA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy stal nierdzewna
Full Encapsulation tak
Stopień ochrony IP IP67
Podłączenie konektor M12-4 pin
Wyjście
NPN NO/NC przełączny tak

Instrukcja obsługi TC55NA3_instrukcja.pdf
Karta katalogowa TC55NA3_karta_katalogowa.pdf

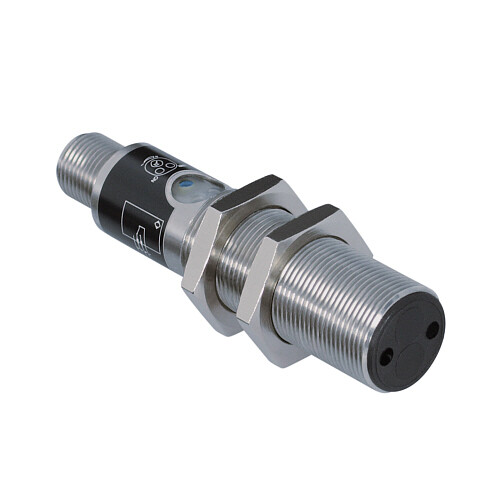

Zdjęcie poglądowe TC55NA3.jpg

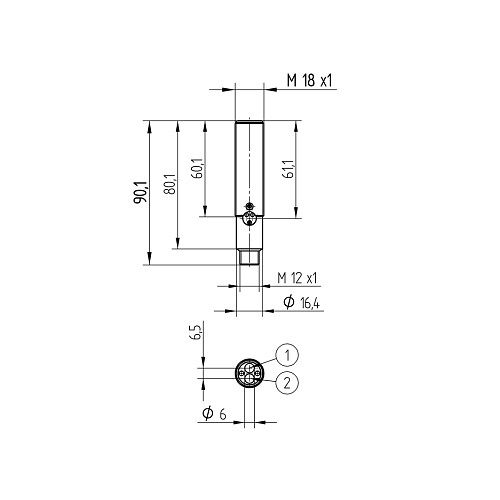

Rysunek techniczny TC55NA3_01.jpg
