TF55PA3S172

Czujnik optyczny odbiciowy firmy Wenglor, zakres=500 mm, światło podczerwone, polaryzacja PNP NO, zasilanie 10...30 V DC, 200 Hz, IP65, podłączenie konektor M12-4 pin, materiał korpusu mosiądz niklowany

TF55PA3S172

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 2 tygodnie

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Cena:

171,00 €

[netto]
Zapytaj o produkt
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • Do aplikacji w zapylonym i wilgotnym otoczeniu
  • Bez optycznej interferencji
Nadajnik i odbiornik w tych czujnikach znajdują się w jednej obudowie. Czujnik ocenia transmitowane światło odbite od obiektu. Wyjście jest przełączane, gdy tylko obiekt przekroczy wybrany zakres. Jasne obiekty odbijają więcej światła niż ciemne, dzięki czemu można je rozpoznać z większej odległości.

Parametry optyki
Zakres 500 mm
Histereza przełączania < 15 %
Rodzaj światła Światło podczerwone
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Kąt otwarcia 8 °
Dane elektryczne
Zasilanie 10...30 V DC
Konsumpcja (Ub = 24 V) < 40 mA
Częstotliwość przełączania 200 Hz
Czas odpowiedzi 2500 µs
Dryft temperaturowy < 10 %
Zakres temperatury -25...60 °C
Spadek napięcia na wyjściu < 2,5 V
PNP max. prąd przełączania 200 mA
Prąd różnicowy < 50 µA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy mosiądz niklowany
Full Encapsulation tak
Stopień ochrony IP IP65
Podłączenie konektor M12-4 pin
Wyjście
PNP NO + NC tak

Instrukcja obsługi TF55PA3S172_instrukcja.pdf
Karta katalogowa TF55PA3S172_karta_katalogowa.pdf

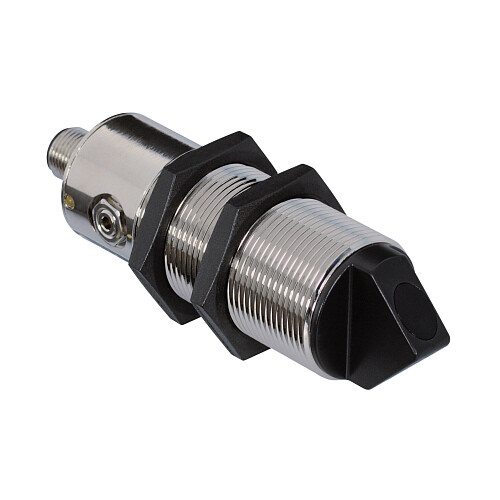

Zdjęcie poglądowe TF55PA3S172.jpg

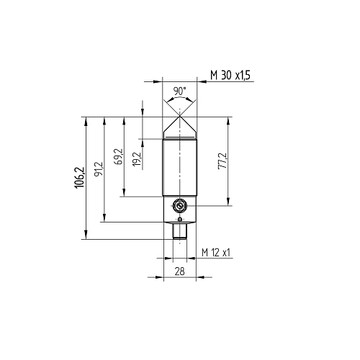

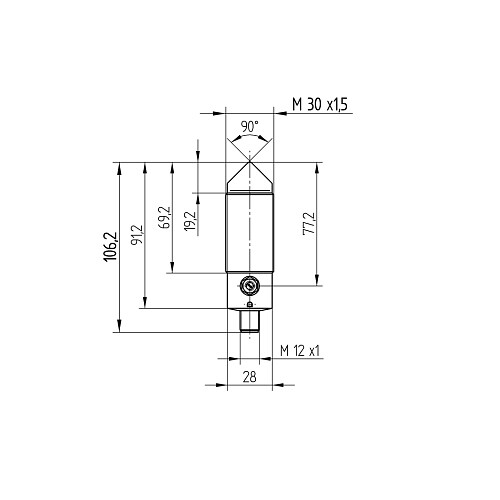

Rysunek techniczny TF55PA3S172_01.jpg
