TM55PCT2

Czujnik optyczny odbiciowy firmy Wenglor, zakres=500 mm, światło podczerwone, polaryzacja PNP NO lub NC, zasilanie 10...30 V DC, 1 kHz, IP67, podłączenie konektor M12-4 pin, materiał korpusu tworzywo

TM55PCT2

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 2 tygodnie

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Cena:

130,00 €

[netto]
Zapytaj o produkt
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • Kompaktowa obudowa
  • Duży zakres pomiarowy
  • Teach-in, zewnętrzny teach-in
Nadajnik i odbiornik w tych czujnikach znajdują się w jednej obudowie. Czujnik ocenia transmitowane światło odbite od obiektu. Wyjście jest przełączane, gdy tylko obiekt przekroczy wybrany zakres. Jasne obiekty odbijają więcej światła niż ciemne, dzięki czemu można je rozpoznać z większej odległości.

Parametry optyki
Zakres 500 mm
Histereza przełączania < 15 %
Rodzaj światła Światło podczerwone
Długość fali 850 nm
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Kąt otwarcia 12 °
Dane elektryczne
Zasilanie 10...30 V DC
Konsumpcja (Ub = 24 V) < 40 mA
Częstotliwość przełączania 1 kHz
Czas odpowiedzi 500 µs
Opóźnienie załączenia/ wyłączenia (RS-232) 0...5 s
Dryft temperaturowy < 10 %
Zakres temperatury -25...60 °C
Spadek napięcia na wyjściu < 2,5 V
PNP max. prąd przełączania 200 mA
Prąd różnicowy < 50 µA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Zamykanie tak
Tryb uczenia NT, MT
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Teach-In
Materiał obudowy Tworzywo
Full Encapsulation tak
Stopień ochrony IP IP67
Podłączenie konektor M12-4 pin
Wyjście
PNP NO lub NC tak
Interfejs RS-232 z Adapterbox tak

Instrukcja obsługi TM55PCT2_instrukcja.pdf
Karta katalogowa TM55PCT2_karta_katalogowa.pdf

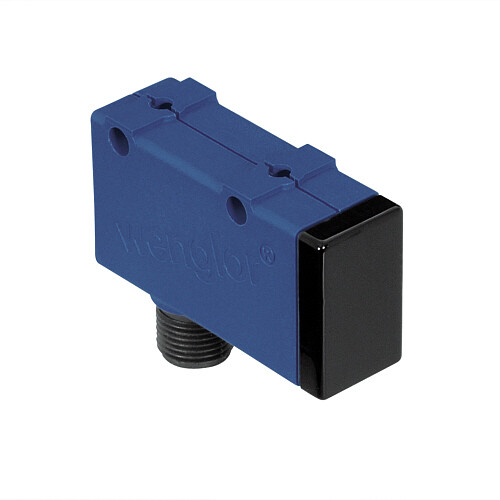

Zdjęcie poglądowe TM55PCT2.jpg

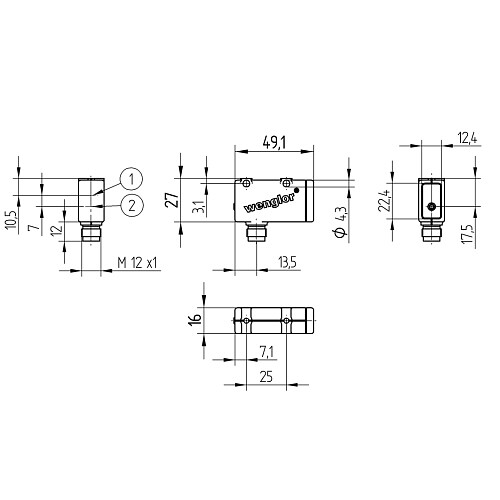

Rysunek techniczny TM55PCT2_01.jpg
