TM77PA2S685

Czujnik optyczny odbiciowy firmy Wenglor, zakres=1500 mm, światło podczerwone, polaryzacja PNP NO, zasilanie 10...30 V DC, 400 Hz, IP67, podłączenie konektor M12-4 pin, materiał korpusu tworzywo

TM77PA2S685

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 2 tygodnie

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie

Zapytaj o cenę

Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt

Zapytaj o produkt
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • Kompaktowa obudowa
  • Duży zakres pomiarowy
  • Przełącznik regulacji odległości
Nadajnik i odbiornik w tych czujnikach znajdują się w jednej obudowie. Czujnik ocenia transmitowane światło odbite od obiektu. Wyjście jest przełączane, gdy tylko obiekt przekroczy wybrany zakres. Jasne obiekty odbijają więcej światła niż ciemne, dzięki czemu można je rozpoznać z większej odległości.

Parametry optyki
Zakres 1500 mm
Histereza przełączania < 15 %
Rodzaj światła Światło podczerwone
Długość fali 850 nm
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Kąt otwarcia 12 °
Dane elektryczne
Zasilanie 10...30 V DC
Konsumpcja (Ub = 24 V) < 40 mA
Częstotliwość przełączania 400 Hz
Czas odpowiedzi 1,25 ms
Dryft temperaturowy < 10 %
Zakres temperatury -25...60 °C
Spadek napięcia na wyjściu < 2,5 V
PNP max. prąd przełączania 200 mA
Prąd różnicowy < 50 µA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy Tworzywo
Full Encapsulation tak
Stopień ochrony IP IP67
Podłączenie konektor M12-4 pin
Wyjście
PNP NO + NC tak

Instrukcja obsługi
Karta katalogowa TM77PA2S685_karta_katalogowa.pdf

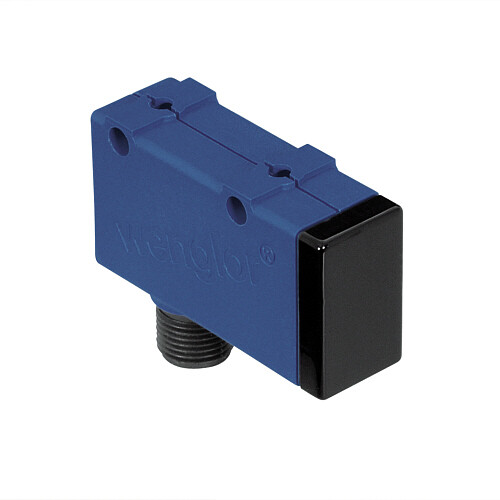

Zdjęcie poglądowe TM77PA2S685.jpg

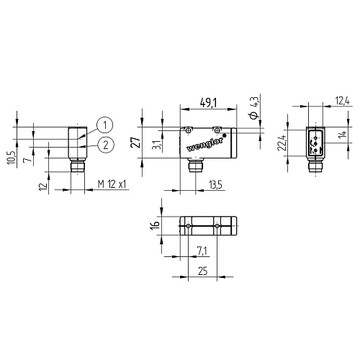

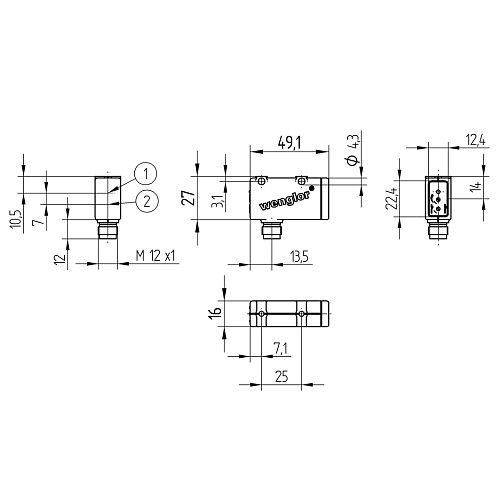

Rysunek techniczny TM77PA2S685_01.jpg
