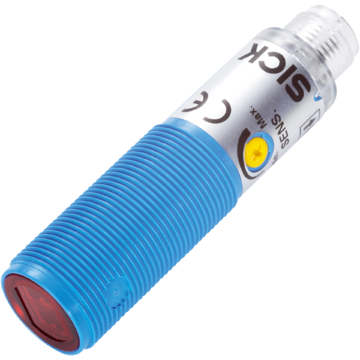

VTF180-2N42417 - 6037478
Fotoprzekaźnik odbiciowy SICK, wygaszanie tła, wyjście NPN, zasięg 1–100 mm, wtyk M12 4-pinowy, potencjometr, optyka zogniskowana, plastikowa obudowa, IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, V180, VTF180-2N42417, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Wygaszanie tła, Wyjście przełączające: NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Wtyk M12, 4-pinowy, Nadajnik światła: LED, Rodzaj ustawiania: Potencjometr, Interfejs komunikacyjny: -, W zakresie dostawy: Nakrętka mocująca (2 x)
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Wygaszanie tła | |
| Wymiary (szer. x wys. x głęb.) | 18 mm x 18 mm x 69,8 mm | |
| Kształt korpusu (wyjście wiązki światła) | Cylindryczny | |
| Długość obudowy | 69,8 mm | |
| Średnica gwintu (korpus) | M18 x 1 | |
| Oś optyczna | Osiowa | |
| Maks. zasięg wykrywania | 1 mm ... 140 mm | |
| Zasięg wykrywania | 1 mm ... 100 mm | |
| Rodzaj światła | Widzialne światło czerwone | |
| Nadajnik światła | LED | |
| Rozmiar plamki świetlnej (odległość) | Ø 8 mm (100 mm) | |
| Długość fali | 645 nm | |
| Rodzaj ustawiania | Potencjometr, 270° (Zasięg wykrywania) | |
| Wykonanie specjalne | Optyka zogniskowana | |
| Mechanika/elektryka | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ± 10 % | |
| Pobór prądu | 30 mA | |
| Wyjście przełączające | NPN | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Wybór rodzaju funkcji wyjścia | Do wyboru, przy użyciu przewodu sterującego L/D | |
| Napięcie sygnału NPN wysoki/niski | Ok. UV / < 1,8 V | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Czas odpowiedzi | ≤ 0,5 ms | |
| Częstotliwość przełączania | 1.000 Hz | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Układy zabezpieczające | A B D |
|
| Klasa ochrony | III | |
| Masa | 18 g | |
| Materiał obudowy | Tworzywo sztuczne, PBT/PC | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Stopień ochrony | IP67 | |
| Zakres dostawy | Nakrętka mocująca (2 x) | |
| Wykonanie specjalne | Optyka zogniskowana | |
| Temperatura otoczenia podczas pracy | –25 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Nr pliku UL | NRKH2.E300503 & NRKH8.E300503 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 1.999 lat(a) | |
| DCavg | 0 % | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat bezpieczeństwa fotobiologicznego (DIN EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 42.100 g | |
| Masa jednostkowa netto | 42.1 g | |
| Jednostka objętości | 364 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Chiny | |
