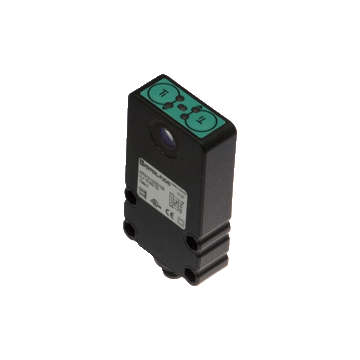

WTS10-12-4016/103/105 - 207057
Czujnik optyczny odbiciowy firmy Pepperl+Fuchs, zakres 2 ... 12 mm, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-5pin, 1 wyjście PNP / NO, światło włączone, 100 Hz, 0 ... 50 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Diffuse mode sensor WTS10-12-4016/103/105
- Specjalnie do kontroli jakości czapek spawalniczych
- Górna i dolna osłona spawalnicza sprawdzane jednocześnie
- Wysoka niewrażliwość na tolerancję położenia i kąta nasadki spawalniczej
- Stability alarm indication
- Odporna na zarysowania soczewka ze szkła mineralnego
| Opis produktu |
|---|
| Czujnik optyczny odbiciowy energetyczny |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 2 ... 12 mm | |
| Cel referencyjny | Miedziana elektroda spawalnicza Średnica: 16 mm, przód: 6 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 640 nm | |
| Limit światła otoczenia | światło ciągłe 40000 Lux, światło modulowane 5000 Lux | |
| Kąt pochylenia | ± 1.5 ° | |
| Tolerancja pozycji | ± 2 mm | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik funkcji | LED yellow: switching state LED red: Stability alarm indicator |
|
| Wskaźnik Teach-In | LED, miga zielono / żółto (około 4 Hz) Błąd uczenia: LED miga zielono / żółto bez wyposażenia; 8,0 Hz |
|
| Elementy sterujące | Klucz Teach-In | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Prąd zasilania bez obciążenia | ≤ 70 mA | |
| Wejście | ||
| Wejście funkcji | Włącz klucze (EK) | |
| Wyjście | ||
| Rodzaj przełączania | light-on | |
| Wyjście sygnału | switching output PNP NO contact AND logic coupling of both sensor channels short-circuit protected reverse polarity protected | |
| Prąd przełączania | max. 100 mA | |
| Częstotliwość przełączania | 100 Hz | |
| Czas odpowiedzi | 5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 50 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z. | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ≤ 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | Lista cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 50 ° C (32 ... 122 ° F) Dokładność przełączania pozostanie, jeśli temperatura po Teach-In nie zmieni się więcej niż ± 7 ° C |
|
| Temperatura przechowywania | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | PC + ABS | |
| Twarz optyczna | Odporna na zarysowania szyba mineralna | |
| Masa | 80 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC001821 |
| UNSPSC 12.1 | 39121528 |
