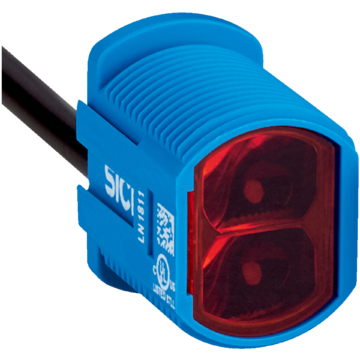

ZTE18-9AB1G2 - 1095840
Fotoprzekaźnik odbiciowy SICK, zasięg do 700 mm, światło czerwone PinPoint, tryb Push-Pull PNP/NPN, jasność/ciemność, przewód 2 m, IP67, czas odpowiedzi ?1 ms.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, Z18 Simple Sense, ZTE18-9AB1G2, Interfejs komunikacyjny: -, Sposób zamocowania: M18, głowica/montaż wpustowy z podstawą, Zasada działania czujnika/ zasada detekcji: Fotoprzekaźnik odbiciowy, energetyczna, Zasięg wykrywania: 700 mm, Nadajnik światła, rodzaj światła: Nadajnik PinPoint, widzialne światło czerwone, Wyjście przełączające Q1: Push-Pull: PNP/NPN, Załączany przez światło, Wyjście przełączające Q2: Push-Pull: PNP/NPN, Załączany przez ciemność, Typ przyłącza: Przewód, wolny koniec, 4-żyłowy, 2 m
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Energetyczna | |
| Wymiary (szer. x wys. x głęb.) | 14,4 mm x 20,5 mm x 23 mm | |
| Kształt korpusu (wyjście wiązki światła) | Hybrydowa | |
| Średnica gwintu (korpus) | M18 | |
| Sposób zamocowania | M18, głowica/montaż wpustowy z podstawą | |
| Kolor obudowy | Kolor niebieski | |
| Maks. zasięg wykrywania | 0 mm ... 700 mm | |
| Zasięg wykrywania | 0 mm ... 520 mm | |
| Rodzaj światła | Widzialne światło czerwone | |
| Nadajnik światła | Nadajnik PinPoint | |
| Rozmiar plamki świetlnej (odległość) | Ø 25 mm (1.000 mm) | |
| Długość fali | 625 nm | |
| Mechanika/elektryka | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 10 % | |
| Pobór prądu | ≤ 15 mA | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Tryb przełączania | Załączany przez światło, Załączany przez ciemność | |
| Wyjście przełączające – szczegóły | ||
| Wyjście przełączające Q1 | Push-Pull: PNP/NPN, Załączany przez światło | |
| Wyjście przełączające Q2 | Push-Pull: PNP/NPN, Załączany przez ciemność | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Czas odpowiedzi | ≤ 1 ms | |
| Częstotliwość przełączania | 500 kHz | |
| Typ przyłącza | Przewód, wolny koniec, 4-żyłowy, 2 m | |
| Materiał przewodu | Tworzywo sztuczne, PVC | |
| Przekrój poprzeczny przewodu | 0,13 mm² | |
| Układy zabezpieczające | A B D |
|
| Klasa ochrony | III | |
| Masa | 2,49 g | |
| Materiał obudowy | Tworzywo sztuczne, ABS | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Stopień ochrony | IP67 | |
| Temperatura otoczenia podczas pracy | –40 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Nr pliku UL | E189383 | |
| Rodzaj przyłącza / przyporządkowanie przyłączy | ||
| Typ przyłącza | Przewód, wolny koniec, 4-żyłowy, 2 m | |
| Typ przyłącza – szczegóły | ||
| Przekrój poprzeczny przewodu | 0,13 mm² | |
| Materiał przewodu | Tworzywo sztuczne | |
| Przyporządkowanie przyłączy | ||
| BN | + (L+) | |
| WH | Q2 | |
| BU | - (M) | |
| BK | Q1 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270903 | |
| ECLASS 5.1.4 | 27270903 | |
| ECLASS 6.0 | 27270903 | |
| ECLASS 6.2 | 27270903 | |
| ECLASS 7.0 | 27270903 | |
| ECLASS 8.0 | 27270903 | |
| ECLASS 8.1 | 27270903 | |
| ECLASS 9.0 | 27270903 | |
| ECLASS 10.0 | 27270903 | |
| ECLASS 11.0 | 27270903 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 47.000 g | |
| Masa jednostkowa netto | 47 g | |
| Jednostka objętości | 165 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Stany Zjednoczone | |
| EAN | 4047084556340 | |
