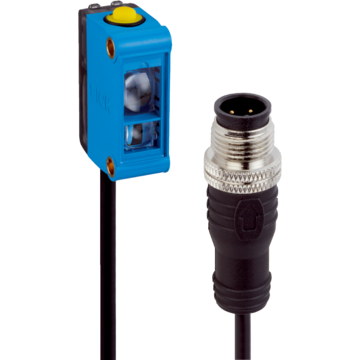

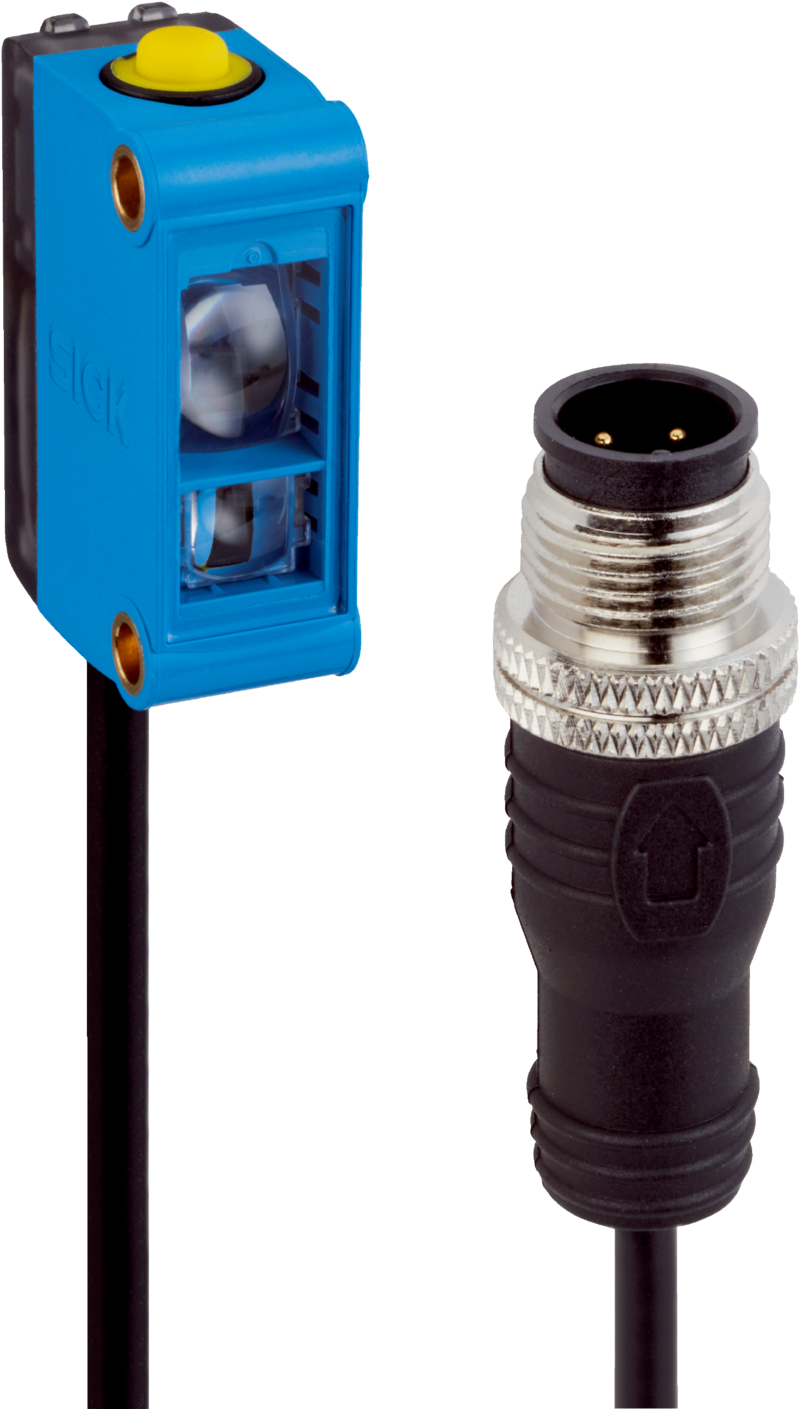

CSM-WP117A2P - 1122733
Czujnik koloru SICK z IO-Link, LED RGB, wyjście PNP, zasięg 12,5 mm, plamka 1,9 x 9,4 mm, obsługa 8 kolorów, przewód M12, Teach-in, IP67, odpowiedni do automatyki.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki koloru, CSM, CSM-WP117A2P, Nadajnik światła: LED, Kształt obudowy: Mały, Interfejs komunikacyjny: IO-Link, Zasięg odczytu: 12,5 mm, Wyjście przełączające: PNP, Rozmiar plamki świetlnej: 1,9 mm x 9,4 mm, Położenie plamki świetlnej: Pionowo, Typ przyłącza – szczegóły: Przewód z 4-biegunowym wtykiem M12, Wyjście (kanał): 8 kolorów przez IO-Link, Rodzaj ustawiania: Przycisk Teach-in, Przewód, IO-Link
| Cechy | ||
|---|---|---|
| Wymiary (szer. x wys. x głęb.) | 12 mm x 31,5 mm x 21 mm | |
| Zasięg odczytu | ≤ 12,5 mm | |
| Tolerancja zasięgu odczytu | ± 3 mm | |
| Kształt obudowy | Mały | |
| Nadajnik światła | LED, RGB | |
| Długość fali | 640 nm, 525 nm, 470 nm | |
| Rozmiar plamki świetlnej | 1,9 mm x 9,4 mm | |
| Położenie plamki świetlnej | Pionowo | |
| Rodzaj ustawiania | Przycisk Teach-in, Przewód, IO-Link | |
| Konfiguracja Teach-in | Uczenie (Teach-in) statyczne/dynamiczne ET: uczenie (Teach-in) dynamiczne |
|
| Mechanika/elektryka | ||
| Napięcie zasilające | 12 V DC ... 24 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | < 50 mA | |
| Częstotliwość przełączania | 1,7 kHz | |
| Czas odpowiedzi | 300 µs | |
| Jitter | 150 µs | |
| Wyjście przełączające | PNP | |
| Wyjścia przełączającego (napięcie) | PNP: HIGH = UV ≤ 2 V / LOW ok. 0 V | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Wyjście (kanał) | 8 kolorów przez IO-Link | |
| Prąd wyjściowy Imaks. | < 100 mA | |
| Typ przyłącza | Przewód z 4-biegunowym wtykiem M12, 0,2 m | |
| Średnica przewodu | Ø 3,4 mm | |
| Klasa ochrony | III | |
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Stopień ochrony | IP67 | |
| Masa | Ok. 25 g | |
| Materiał obudowy | Tworzywo sztuczne, ABS | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| Prędkość przesyłania danych | 38,4 kbit/s (COM2) | |
| Czas cyklu | 2,3 ms | |
| VendorID | 26 | |
| DeviceID HEX | 800071 | |
| DeviceID DEC | 8388721 | |
| Długość danych procesowych | 16 Bit | |
| Struktura danych procesowych A | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 = alarm jakości procesu Bit 3 ... 5 = kolor wysyłanego światła Bit 6 … 15 = wartość pomiarowa RGB |
|
| Struktura danych procesowych B | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 = sygnał przełączający QL3 Bit 3 = sygnał przełączający QL4 Bit 4 = sygnał przełączający QL5 Bit 5 = sygnał przełączający QL6 Bit 6 = sygnał przełączający QL7 Bit 7 = sygnał przełączający QL8 Bit 9 ... 15 = pusty |
|
| Wyjście cyfrowe | ||
| Liczba | 2 | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –10 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –20 °C ... +75 °C | |
| Odporność na udary | Wg IEC 60068 | |
| Nr pliku UL | NRKH.E348498 & NRKH7.E348498 | |
| Connection type/pinouts | ||
| Typ przyłącza | Przewód z 4-biegunowym wtykiem M12, 0,2 m | |
| Typ przyłącza – szczegóły | ||
| Średnica przewodu | Ø 3,4 mm | |
| Przekrój poprzeczny przewodu | 0,15 mm² | |
| Materiał przewodu | PVC | |
| Przeznaczenie zacisków | ||
| BN 1 | + (L+) | |
| WH 2 | Q | |
| BU 3 | - (M) | |
| BK 4 | Q/C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270907 | |
| ECLASS 5.1.4 | 27270907 | |
| ECLASS 6.0 | 27270907 | |
| ECLASS 6.2 | 27270907 | |
| ECLASS 7.0 | 27270907 | |
| ECLASS 8.0 | 27270907 | |
| ECLASS 8.1 | 27270907 | |
| ECLASS 9.0 | 27270907 | |
| ECLASS 10.0 | 27270907 | |
| ECLASS 11.0 | 27270907 | |
| ECLASS 12.0 | 27270907 | |
| ETIM 5.0 | EC001817 | |
| ETIM 6.0 | EC001817 | |
| ETIM 7.0 | EC001817 | |
| ETIM 8.0 | EC001817 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 63.000 g | |
| Masa jednostkowa netto | 63 g | |
| Jednostka objętości | 324.36 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084518232 | |
