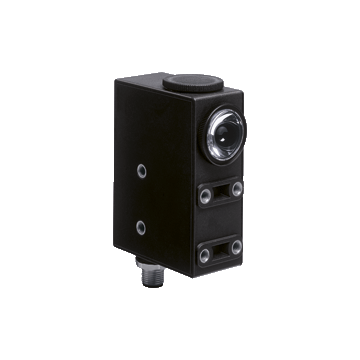

DF20/49/124 - 418101
Czujnik koloru, zasięg wykrywania 9,5 mm, światło RGB z okrągłą plamką świetlną, zewnętrzne Teach-In, przycisk Teach-In, wyjście NPN, wyjście PNP, wtyczka M12, 3 kolory emitera: zielony, czerwony i niebieski, zmiana optyki o 90 stopni
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Print mark color sensor DF20/49/124
- Czujnik trybu dyfuzyjnego do rejestrowania kolorowych znaków drukowanych na tle o różnych kolorach
- TEACH-IN procedura automatycznego ustawiania wartości progowej
- 3 kolory emitera: zielony, czerwony i niebieski
- Bardzo krótki czas reakcji
- Układ optyczny wymienny o 90 °
- Solidna, wodoodporna obudowa z tworzywa sztucznego
| Opis produktu |
|---|
| Czujnik koloru znacznika wydruku, zasięg wykrywania 9,5 mm, światło RGB z prostokątnym punktem świetlnym, zewnętrzne Teach-In, przycisk Teach-In, wyjście NPN, wyjście PNP, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres czujnika | 9,5 mm ± 2 mm | |
| Źródło światła | 3 diody LED (R, G, B) | |
| Rodzaj światła | Widoczne zielony / czerwony / niebieski, światło modulowane | |
| Reprezentacja plamki świetlnej | prostokątny 1 mm x 4 mm | |
| Odchylenie kątowe | max. ± 3 ° | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 650 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Żółta dioda LED, świeci się, gdy zostanie wykryty znak wydruku miga, jeśli nie jest możliwe bezpieczne działanie |
|
| Elementy sterujące | Klucz Teach-In | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 55 mA | |
| Wejście | ||
| Wejście funkcji | Wejście Teach-In | |
| Wyjście | ||
| Rodzaj przełączania | Przełączniki PNP zgodny z + U B , NPN zgodny z 0 V dla wykrytego znaku | |
| Wyjście sygnału | 1 PNP i 1 NPN zabezpieczone przed zwarciem, otwarty kolektor, przełączanie synchroniczne | |
| Napięcie przełączania | PNP: ? (+ U B -2,5 V), NPN: ≤ 1,5 V | |
| Prąd przełączania | max. 200 mA | |
| Częstotliwość przełączania | 1,65 kHz | |
| Czas odpowiedzi | 300 µs | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 33 mm | |
| Wysokość obudowy | 85.5 mm | |
| Głębokość obudowy | 60,8 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | PC (Makrolon wzmocniony włóknem szklanym) | |
| Twarz optyczna | szkło | |
| Masa | 200 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270907 |
| ECLASS 12.0 | 27270907 |
| ECLASS 11.0 | 27270907 |
| ECLASS 10.0.1 | 27270907 |
| ECLASS 9.0 | 27270907 |
| ECLASS 8.0 | 27270907 |
| ECLASS 5.1 | 27270907 |
| ETIM 9.0 | EC001817 |
| ETIM 8.0 | EC001817 |
| ETIM 7.0 | EC001817 |
| ETIM 6.0 | EC001817 |
| ETIM 5.0 | EC001817 |
| UNSPSC 12.1 | 39121528 |
