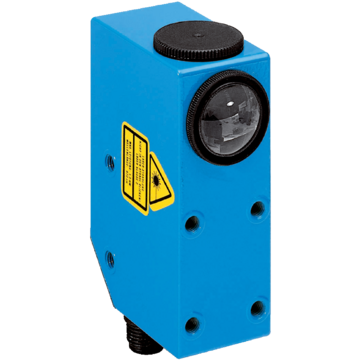

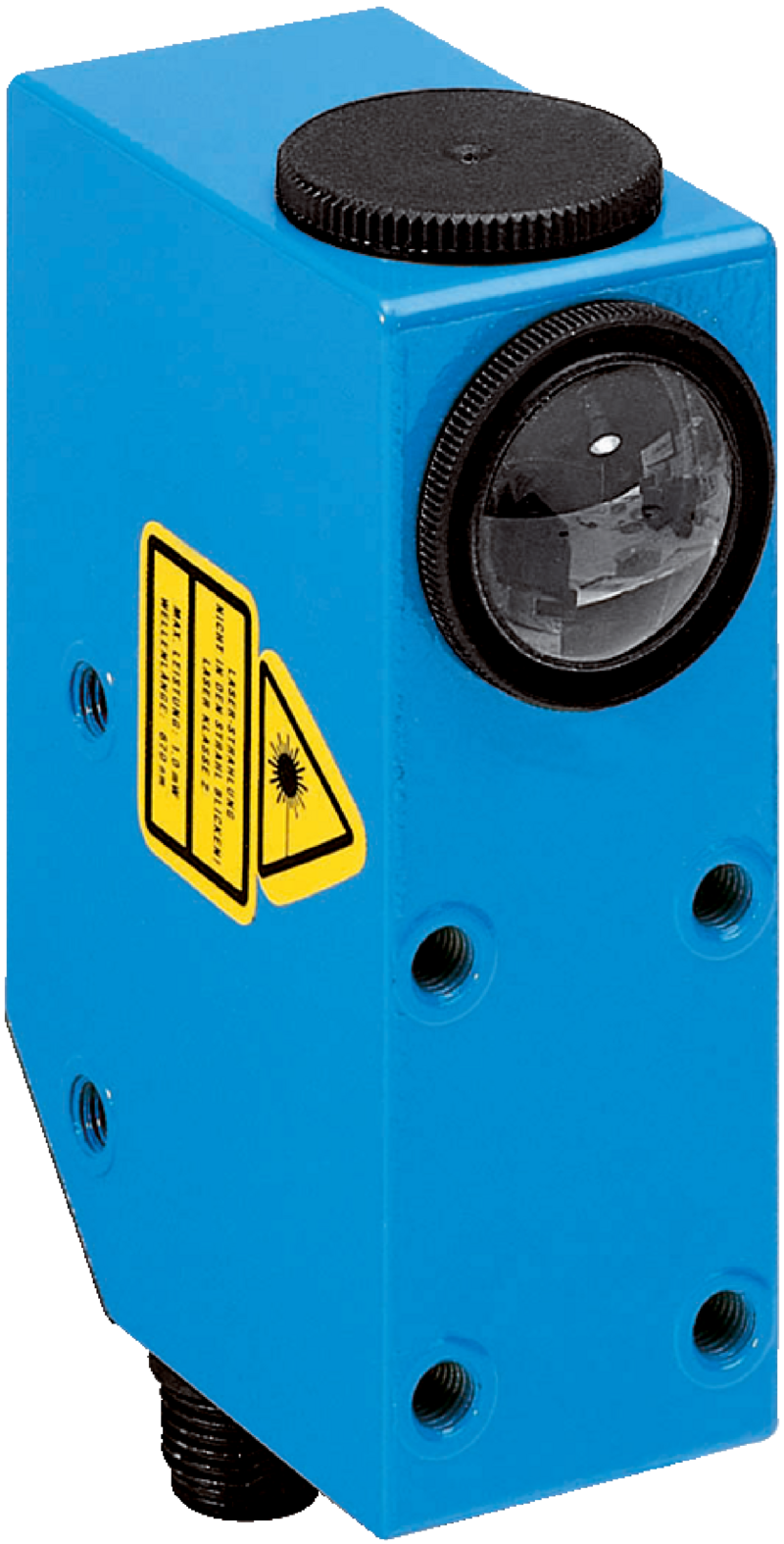

KT8L-N3656 - 1041263
Czujnik kontrastu SICK z czerwonym laserem, wyjście NPN, okrągła plamka O 0,3 mm, zasięg odczytu do 150 mm, Teach-in, stopień ochrony IP67, czas odpowiedzi 30 µs, wtyk M12 5-pin, metalowa obudowa.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki kontrastu, KT8, KT8L-N3656, Nadajnik światła: Laser, czerwony, Interfejs komunikacyjny: -, Zasięg odczytu: 150 mm, Wyjście przełączające: NPN, Rozmiar plamki świetlnej: O 0,3 mm, Położenie plamki świetlnej: Okrągłe, Wylot światła: Dłuższy bok urządzenia, Typ przyłącza – szczegóły: Wtyczka M12, 5-pinowa, Rodzaj ustawiania: Przycisk Teach-in, Konfiguracja Teach-in: 2-punktowa statyczna konfiguracja Teach-in, Dynamiczna konfiguracja Teach-in (min./maks.), Materiał obudowy: Metal
| Cechy | ||
|---|---|---|
| Wymiary (szer. x wys. x głęb.) | 30,4 mm x 53 mm x 80 mm | |
| Zasięg odczytu | ≤ 150 mm | |
| Tolerancja zasięgu odczytu | - 120 mm / + 650 mm | |
| Kształt obudowy | Duży | |
| Nadajnik światła | Laser, czerwony | |
| Klasa lasera | II (EN 60825-1:2014), IEC 60825-1:2014 | |
| Długość fali | 655 nm | |
| Wylot światła | Dłuższy bok urządzenia | |
| Rozmiar plamki świetlnej | Ø 0,3 mm | |
| Położenie plamki świetlnej | Okrągłe | |
| Zasięg roboczy detekcji | 30 mm ... 800 mm | |
| Rodzaj ustawiania | Przycisk Teach-in | |
| Konfiguracja Teach-in | 2-punktowa statyczna konfiguracja Teach-in Dynamiczna konfiguracja Teach-in (min./maks.) |
|
| Funkcja | Automatyczna korekta dryftu | |
| Instalacja elektryczna | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 5 Vss | |
| Pobór prądu | < 80 mA | |
| Częstotliwość przełączania | 17 kHz | |
| Czas odpowiedzi | 30 µs | |
| Jitter | < 15 µs | |
| Wyjście przełączające | NPN | |
| Wyjścia przełączającego (napięcie) | NPN: HIGH = ok. UV / LOW ≤ 2 V | |
| Wyjście analogowe | 0,3 mA ... 20 mA | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Wejście, konfiguracja Teach-in (ET) | NPN Teach: U < 2 V Run: U = 10 V ... < UV |
|
| Czas pamięci (ET) | 25 ms, pamięć nieulotna | |
| Poziom czasu | 20 ms, regulowane | |
| Klasa ochrony | II | |
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Stopień ochrony | IP67 | |
| Mechanika | ||
| Materiał obudowy | Cynkowy odlew ciśnieniowy | |
| Materiał układu optycznego | Szkło | |
| Typ przyłącza | Wtyczka M12, 5-pinowa | |
| Masa | + 400 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –10 °C ... +45 °C | |
| Temperatura otoczenia podczas przechowywania | –10 °C ... +75 °C | |
| Odporność na udary | Wg IEC 60068 | |
| Nr pliku UL | 242368, zgodność z CDRH | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) deklaracja producenta | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270906 | |
| ECLASS 5.1.4 | 27270906 | |
| ECLASS 6.0 | 27270906 | |
| ECLASS 6.2 | 27270906 | |
| ECLASS 7.0 | 27270906 | |
| ECLASS 8.0 | 27270906 | |
| ECLASS 8.1 | 27270906 | |
| ECLASS 9.0 | 27270906 | |
| ECLASS 10.0 | 27270906 | |
| ECLASS 11.0 | 27270906 | |
| ECLASS 12.0 | 27270906 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.371 kg | |
| Masa jednostkowa netto | 0.371 kg | |
| Jednostka objętości | 416 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084173929 | |
