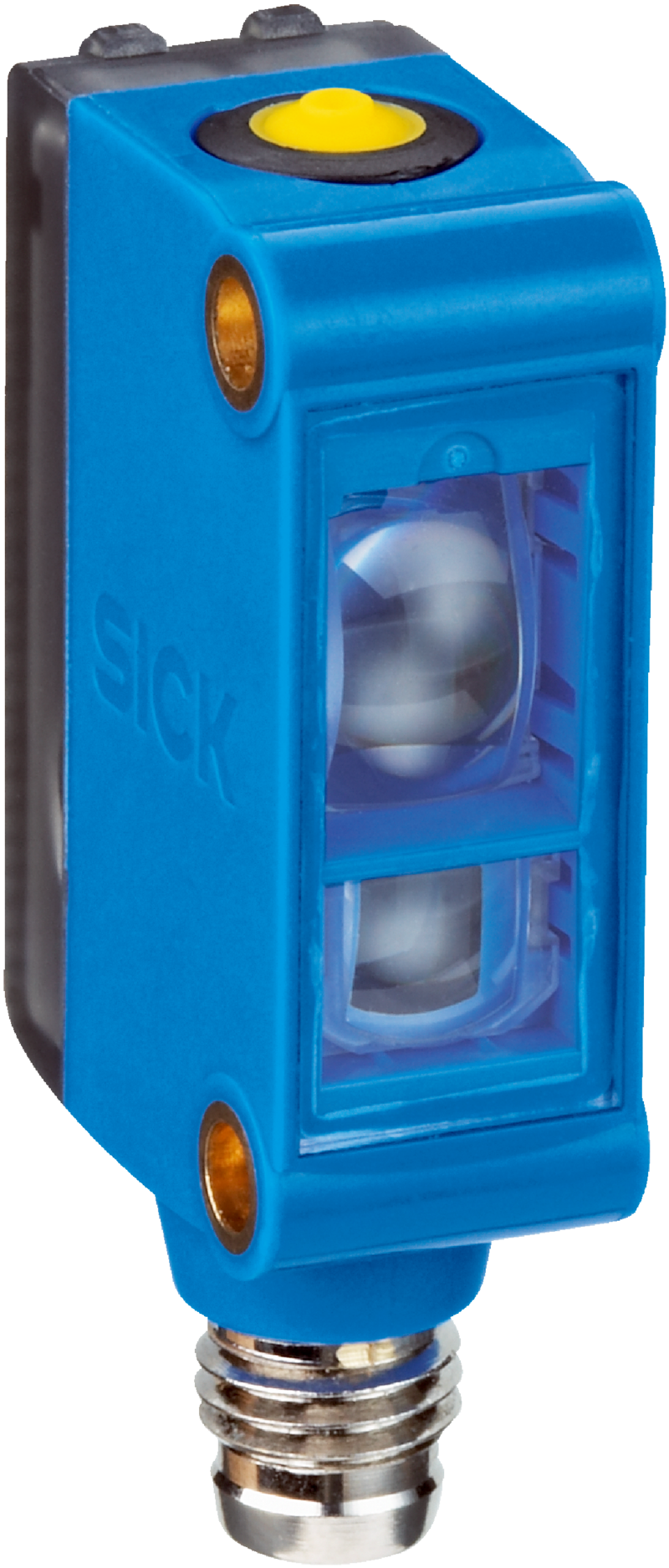

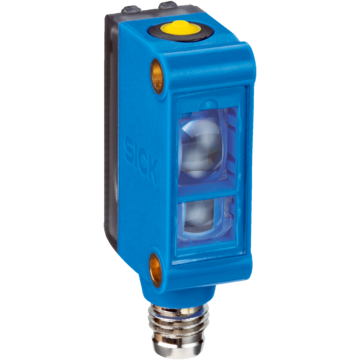

KTM-MP317A1P - 1071482
Czujnik kontrastu SICK, biała dioda LED z IO-Link, zasięg 12,5 mm, wyjście PNP, plamka O2 mm, ustawianie przewodem/Teach-in, dynamiczna konfiguracja, obudowa ABS, IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki kontrastu, KTM, KTM-MP317A1P, Nadajnik światła: Dioda LED, biała, Interfejs komunikacyjny: IO-Link, Zasięg odczytu: 12,5 mm, Wyjście przełączające: PNP, Rozmiar plamki świetlnej: O 2 mm (12,5 mm), Położenie plamki świetlnej: Okrągłe, Wylot światła: Dłuższy bok urządzenia, Typ przyłącza – szczegóły: Wtyk M8, 4-biegunowy, Rodzaj ustawiania: Przewód, IO-Link, przycisk Teach-in, Konfiguracja Teach-in: 2-punktowa statyczna/dynamiczna konfiguracja Teach-in + bliskość znacznika, Materiał obudowy: Tworzywo sztuczne
| Cechy | ||
|---|---|---|
| Wymiary (szer. x wys. x głęb.) | 12 mm x 31,5 mm x 21 mm | |
| Zasięg odczytu | ≤ 12,5 mm | |
| Tolerancja zasięgu odczytu | ± 3 mm | |
| Kształt obudowy | Mały | |
| Nadajnik światła | Dioda LED, biała | |
| Wylot światła | Dłuższy bok urządzenia | |
| Rozmiar plamki świetlnej | Ø 2 mm (12,5 mm) | |
| Położenie plamki świetlnej | Okrągłe | |
| Filtrowanie przy odbiorze | Brak | |
| Rodzaj ustawiania | Przewód, IO-Link, przycisk Teach-in | |
| Konfiguracja Teach-in | 2-punktowa statyczna/dynamiczna konfiguracja Teach-in + bliskość znacznika | |
| Interfejsy | ||
| IO-Link | ||
| Prędkość przesyłania danych | 38,4 kbit/s (COM2) | |
| Czas cyklu | 2,3 ms | |
| Długość danych procesowych | 16 Bit | |
| Struktura danych procesowych A | Bit 0 = sygnał przełączający QL1 Bit 1 … 10 = wartość pomiarowa – kolor wysyłanego światła Bit 11 ... 15 = puste |
|
| Struktura danych procesowych B | Bit 0 = sygnał przełączający QL1 Bit 1 = alarm jakości procesu Bit 2 = operacja uczenia udana Bit 3 = operacja uczenia w toku Bit 4 ... 15 = puste |
|
| Wyjście cyfrowe | ||
| Liczba | 2 | |
| Instalacja elektryczna | ||
| Napięcie zasilające | 12 V DC ... 24 V DC | |
| Tętnienia resztkowe | ≤ 5 Vss | |
| Pobór prądu | < 50 mA | |
| Częstotliwość przełączania | 15 kHz | |
| Czas odpowiedzi | 32 µs | |
| Jitter | 15 µs | |
| Wyjście przełączające | PNP | |
| Wyjścia przełączającego (napięcie) | PNP: HIGH = UV ≤ 2 V / LOW ok. 0 V | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Prąd wyjściowy Imaks. | 50 mA | |
| Czas pamięci (ET) | 28 ms, pamięć nieulotna | |
| Poziom czasu | Opóźnienie wyłączania, 520 ms (przez IO-Link) | |
| Klasa ochrony | III | |
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Stopień ochrony | IP67 | |
| Mechanika | ||
| Materiał obudowy | ABS | |
| Wskaźnik | Zielona dioda LED: wskaźnik stanu Żółta dioda LED: status wyjścia przełączającego Q |
|
| Materiał układu optycznego | PMMA | |
| Typ przyłącza | Wtyk M8, 4-biegunowy | |
| Masa | 20 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –10 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –20 °C ... +75 °C | |
| Odporność na udary | Wg IEC 60068 | |
| Nr pliku UL | NRKH.E348498 & NRKH7.E348498 | |
| Rodzaj przyłącza / przyporządkowanie przyłączy | ||
| Typ przyłącza | Wtyk M8, 4-biegunowy | |
| Przyporządkowanie przyłączy | ||
| BN 1 | + (L+) | |
| WH 2 | Q | |
| BU 3 | - (M) | |
| BK 4 | Q/C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270906 | |
| ECLASS 5.1.4 | 27270906 | |
| ECLASS 6.0 | 27270906 | |
| ECLASS 6.2 | 27270906 | |
| ECLASS 7.0 | 27270906 | |
| ECLASS 8.0 | 27270906 | |
| ECLASS 8.1 | 27270906 | |
| ECLASS 9.0 | 27270906 | |
| ECLASS 10.0 | 27270906 | |
| ECLASS 11.0 | 27270906 | |
| ECLASS 12.0 | 27270906 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 43.000 g | |
| Masa jednostkowa netto | 43 g | |
| Jednostka objętości | 330.72 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084330322 | |
