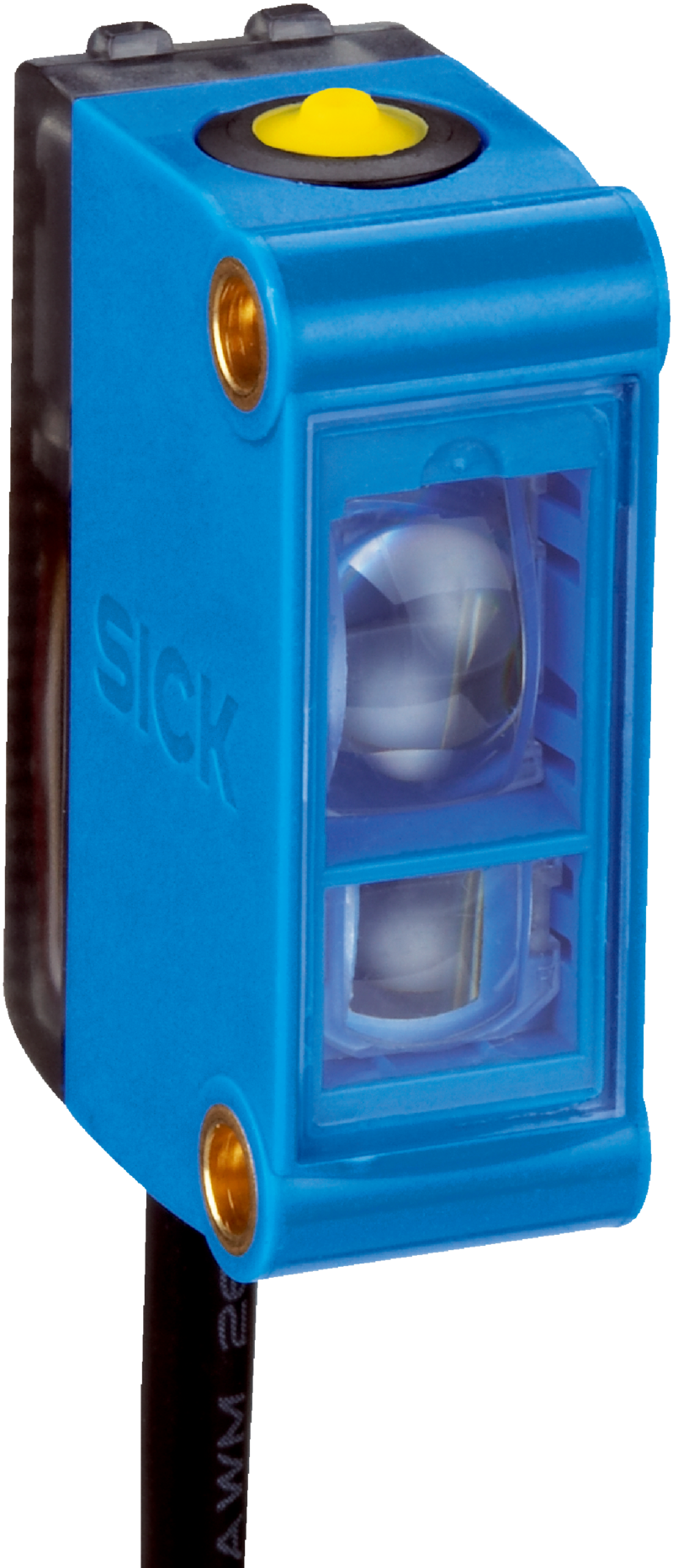

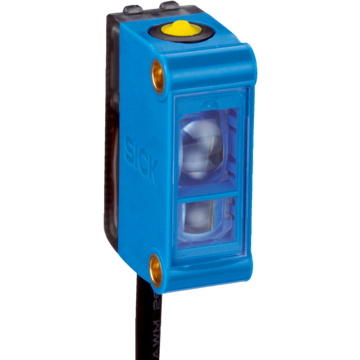

KTM-WN11172P - 1082137
Czujnik kontrastu SICK, LED RGB, wyjście NPN, zasięg 12,5 mm, plamka 1,6 x 9,5 mm, przewód M12, technologia Teach-in, plastik, IP67, szybkie wykrywanie kontrastu w automatyce.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki kontrastu, KTM, KTM-WN11172P, Nadajnik światła: LED, RGB, Interfejs komunikacyjny: -, Zasięg odczytu: 12,5 mm, Wyjście przełączające: NPN, Rozmiar plamki świetlnej: 1,6 mm x 9,5 mm, Położenie plamki świetlnej: Pionowo, Wylot światła: Dłuższy bok urządzenia, Typ przyłącza – szczegóły: Przewód z 4-biegunowym wtykiem M12, Rodzaj ustawiania: Przycisk Teach-in, Konfiguracja Teach-in: 2-punktowa statyczna/dynamiczna konfiguracja Teach-in + bliskość znacznika, ET: uczenie (Teach-in) statyczne, Materiał obudowy: Tworzywo sztuczne
| Cechy | ||
|---|---|---|
| Wymiary (szer. x wys. x głęb.) | 12 mm x 31,5 mm x 21 mm | |
| Zasięg odczytu | ≤ 12,5 mm | |
| Tolerancja zasięgu odczytu | ± 3 mm | |
| Kształt obudowy | Mały | |
| Nadajnik światła | LED, RGB | |
| Długość fali | 470 nm, 525 nm, 625 nm | |
| Wylot światła | Dłuższy bok urządzenia | |
| Rozmiar plamki świetlnej | 1,6 mm x 9,5 mm | |
| Położenie plamki świetlnej | Pionowo | |
| Filtrowanie przy odbiorze | Brak | |
| Rodzaj ustawiania | Przycisk Teach-in | |
| Konfiguracja Teach-in | 2-punktowa statyczna/dynamiczna konfiguracja Teach-in + bliskość znacznika ET: uczenie (Teach-in) statyczne |
|
| Instalacja elektryczna | ||
| Napięcie zasilające | 12 V DC ... 24 V DC | |
| Tętnienia resztkowe | ≤ 5 Vss | |
| Pobór prądu | < 50 mA | |
| Częstotliwość przełączania | 15 kHz | |
| Czas odpowiedzi | 32 µs | |
| Jitter | 15 µs | |
| Wyjście przełączające | NPN | |
| Wyjścia przełączającego (napięcie) | NPN: HIGH = ok. UV / LOW ≤ 2 V | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Prąd wyjściowy Imaks. | 50 mA | |
| Wejście, statyczne uczenie (Teach-in) (ET) | NPN: Teach: U < 2 V NPN: Praca: UV - 2 V lub otwarty |
|
| Czas pamięci (ET) | 28 ms, pamięć nieulotna | |
| Poziom czasu | Brak | |
| Klasa ochrony | III | |
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Stopień ochrony | IP67 | |
| Mechanika | ||
| Materiał obudowy | ABS | |
| Wskaźnik | Zielona dioda LED: wskaźnik stanu Żółta dioda LED: status wyjścia przełączającego Q |
|
| Materiał układu optycznego | PMMA | |
| Typ przyłącza | Przewód z 4-biegunowym wtykiem M12, 0,2 m | |
| Masa | 20 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –10 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –20 °C ... +75 °C | |
| Odporność na udary | Wg IEC 60068 | |
| Nr pliku UL | NRKH.E348498 & NRKH7.E348498 | |
| Rodzaj przyłącza / przyporządkowanie przyłączy | ||
| Typ przyłącza | Przewód z 4-biegunowym wtykiem M12, 0,2 m | |
| Przyporządkowanie przyłączy | ||
| BN 1 | + (L+) | |
| WH 2 | ET | |
| BU 3 | - (M) | |
| BK 4 | Q | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270906 | |
| ECLASS 5.1.4 | 27270906 | |
| ECLASS 6.0 | 27270906 | |
| ECLASS 6.2 | 27270906 | |
| ECLASS 7.0 | 27270906 | |
| ECLASS 8.0 | 27270906 | |
| ECLASS 8.1 | 27270906 | |
| ECLASS 9.0 | 27270906 | |
| ECLASS 10.0 | 27270906 | |
| ECLASS 11.0 | 27270906 | |
| ECLASS 12.0 | 27270906 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 63.000 g | |
| Masa jednostkowa netto | 63 g | |
| Jednostka objętości | 300 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084398988 | |
