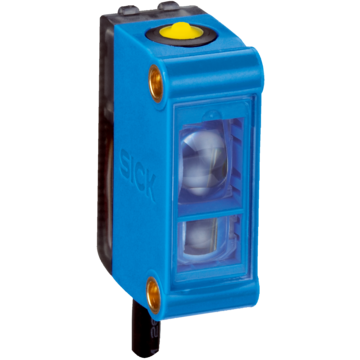

LUTM-UP81162P - 1067295
Czujnik luminescencji SICK z diodą LED UV, zasięg 12,5 mm, wyjście PNP, plamka 2x2,5 mm, Teach-in, pionowa plamka, obudowa ABS, IP67, szybka reakcja, przewód z wtykiem M12.
Parametry produktu
Opisy produktu
Czujniki luminescencji, LUTM, LUTM-UP81162P, Nadajnik światła: LED, UV, Interfejs komunikacyjny: -, Zasięg odczytu: 12,5 mm, Wyjście przełączające: PNP, Tryb przełączania: Załączany na jasno/ciemno, Rozmiar plamki świetlnej: 2 mm x 2,5 mm, Położenie plamki świetlnej: Pionowo, Wylot światła: Dłuższy bok, Typ przyłącza – szczegóły: Przewód z 4-biegunowym wtykiem M12
Cechy | ||
---|---|---|
Wymiary (szer. x wys. x głęb.) | 12 mm x 31,5 mm x 21 mm | |
Zasięg odczytu | ≤ 12,5 mm | |
Kształt obudowy | Mały | |
Zakres pracy | 8 mm ... 20 mm | |
Nadajnik światła | LED, UV | |
Długość fali | 370 nm | |
Wylot światła | Dłuższy bok | |
Rozmiar plamki świetlnej | 2 mm x 2,5 mm | |
Położenie plamki świetlnej | Pionowo | |
Zakres odbioru | 450 nm ... 750 nm | |
Rodzaj ustawiania | Przycisk Teach-in | |
Konfiguracja Teach-in | 2-punktowa statyczna/dynamiczna konfiguracja Teach-in | |
Funkcja wyjścia | Załączany na jasno/ciemno | |
Mechanika/elektryka | ||
Napięcie zasilające | 12 V DC ... 24 V DC | |
Tętnienia resztkowe | ≤ 5 Vss | |
Pobór prądu | ≤ 50 mA | |
Częstotliwość przełączania | 6 kHz | |
Czas odpowiedzi | 80 µs | |
Jitter | 40 µs | |
Wyjście przełączające | PNP | |
Wyjścia przełączającego (napięcie) | PNP: HIGH = UV ≤ 2 V / LOW ok. 0 V | |
Tryb przełączania | Załączany na jasno/ciemno | |
Prąd wyjściowy Imaks. | < 100 mA | |
Wejście, konfiguracja Teach-in (ET) | PNP Teach: U = 10 V ... < UV Run: U < 2 V |
|
Typ przyłącza | Przewód z 4-biegunowym wtykiem M12, 0,2 m | |
Klasa ochrony | III | |
Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
Stopień ochrony | IP67 | |
Masa | 70 g | |
Materiał obudowy | ABS | |
Dane dotyczące otoczenia | ||
Temperatura otoczenia podczas pracy | –10 °C ... +55 °C | |
Temperatura otoczenia podczas przechowywania | –20 °C ... +75 °C | |
Odporność na udary | Wg IEC 60068 | |
Nr pliku UL | NRKH.E348498 & NRKH7.E348498 | |
Certyfikaty | ||
EU declaration of conformity | Tak | |
UK declaration of conformity | Tak | |
ACMA declaration of conformity | Tak | |
Moroccan declaration of conformity | Tak | |
China-RoHS | Tak | |
Certyfikat cULus | Tak | |
Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
Klasyfikacje | ||
ECLASS 5.0 | 27270908 | |
ECLASS 5.1.4 | 27270908 | |
ECLASS 6.0 | 27270908 | |
ECLASS 6.2 | 27270908 | |
ECLASS 7.0 | 27270908 | |
ECLASS 8.0 | 27270908 | |
ECLASS 8.1 | 27270908 | |
ECLASS 9.0 | 27270908 | |
ECLASS 10.0 | 27270908 | |
ECLASS 11.0 | 27270908 | |
ECLASS 12.0 | 27270908 | |
ETIM 5.0 | EC001822 | |
ETIM 6.0 | EC001822 | |
ETIM 7.0 | EC001822 | |
ETIM 8.0 | EC001822 | |
UNSPSC 16.0901 | 39121528 | |
Dane dotyczące cła | ||
Masa jednostkowa | 65.900 g | |
Masa jednostkowa netto | 65.9 g | |
Jednostka objętości | 321.18 Cubic Centimetres (cm³) | |
Kraj pochodzenia | Malezja | |
EAN | 4047084334863 |
