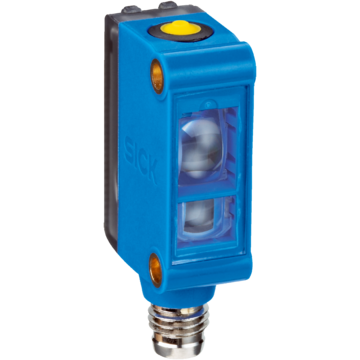

LUTM-UP817A1P - 1087463
Czujnik luminescencji SICK z diodą LED UV, zasięg 12,5 mm, plamka 2x2,5 mm, wyjście PNP, IO-Link, obudowa ABS, pionowa plamka, ustawianie przewodem, IP67, wtyk M8, 4-pinowy.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki luminescencji, LUTM, LUTM-UP817A1P, Nadajnik światła: LED, UV, Interfejs komunikacyjny: IO-Link, Zasięg odczytu: 12,5 mm, Wyjście przełączające: PNP, Tryb przełączania: Załączany na jasno/ciemno, Rozmiar plamki świetlnej: 2 mm x 2,5 mm, Położenie plamki świetlnej: Pionowo, Wylot światła: Dłuższy bok, Typ przyłącza – szczegóły: Wtyk M8, 4-biegunowy
| Cechy | ||
|---|---|---|
| Wymiary (szer. x wys. x głęb.) | 12 mm x 31,5 mm x 21 mm | |
| Zasięg odczytu | ≤ 12,5 mm | |
| Kształt obudowy | Mały | |
| Zakres pracy | 8 mm ... 20 mm | |
| Nadajnik światła | LED, UV | |
| Długość fali | 370 nm | |
| Wylot światła | Dłuższy bok | |
| Rozmiar plamki świetlnej | 2 mm x 2,5 mm | |
| Położenie plamki świetlnej | Pionowo | |
| Zakres odbioru | 450 nm ... 750 nm | |
| Rodzaj ustawiania | Przewód, IO-Link | |
| Konfiguracja Teach-in | 2-punktowa statyczna/dynamiczna konfiguracja Teach-in | |
| Funkcja wyjścia | Załączany na jasno/ciemno | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 12 V DC ... 24 V DC | |
| Tętnienia resztkowe | ≤ 5 Vss | |
| Pobór prądu | ≤ 50 mA | |
| Częstotliwość przełączania | 6 kHz | |
| Czas odpowiedzi | 80 µs | |
| Jitter | 40 µs | |
| Wyjście przełączające | PNP | |
| Wyjścia przełączającego (napięcie) | PNP: HIGH = UV ≤ 2 V / LOW ok. 0 V | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Prąd wyjściowy Imaks. | < 100 mA | |
| Typ przyłącza | Wtyk M8, 4-biegunowy | |
| Klasa ochrony | III | |
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Stopień ochrony | IP67 | |
| Masa | 70 g | |
| Materiał obudowy | ABS | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| VendorID | 26 | |
| DeviceID HEX | 800072 | |
| DeviceID DEC | 8388722 | |
| Czas cyklu | 2,3 ms | |
| Struktura danych procesowych A | Bit 0 = sygnał przełączający QL1 Bit 1 = alarm jakości procesu Bit 2 = operacja uczenia udana Bit 3 = operacja uczenia w toku Bit 4 ... 15 = puste |
|
| Struktura danych procesowych B | Bit 0 = sygnał przełączający QL1 Bit 1 = alarm jakości procesu Bit 2 = operacja uczenia udana Bit 3 = operacja uczenia w toku Bit 4 ... 15 = puste Bit od 6 do 15 = wartość pomiarowa |
|
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –10 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –20 °C ... +75 °C | |
| Odporność na udary | Wg IEC 60068 | |
| Nr pliku UL | NRKH.E348498 & NRKH7.E348498 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270908 | |
| ECLASS 5.1.4 | 27270908 | |
| ECLASS 6.0 | 27270908 | |
| ECLASS 6.2 | 27270908 | |
| ECLASS 7.0 | 27270908 | |
| ECLASS 8.0 | 27270908 | |
| ECLASS 8.1 | 27270908 | |
| ECLASS 9.0 | 27270908 | |
| ECLASS 10.0 | 27270908 | |
| ECLASS 11.0 | 27270908 | |
| ECLASS 12.0 | 27270908 | |
| ETIM 5.0 | EC001822 | |
| ETIM 6.0 | EC001822 | |
| ETIM 7.0 | EC001822 | |
| ETIM 8.0 | EC001822 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 61.000 g | |
| Masa jednostkowa netto | 61 g | |
| Jednostka objętości | 331.886 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084407871 | |
