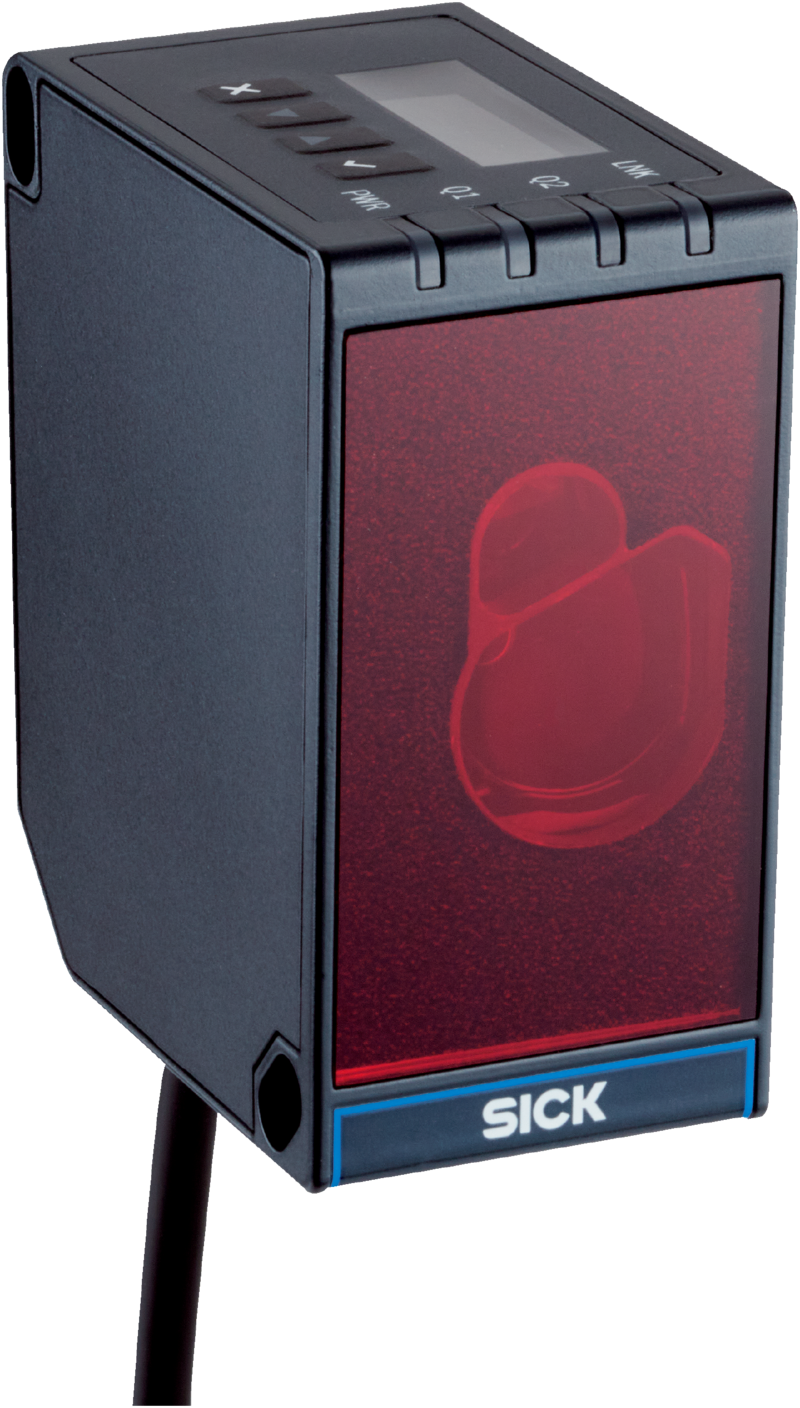

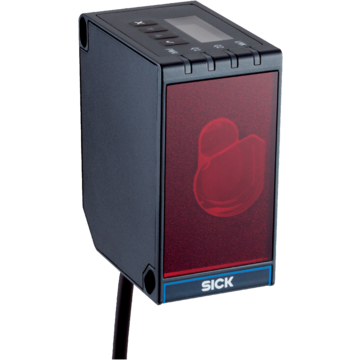

DT80-311111 - 1118113
Dalmierz laserowy SICK, IO-Link, zakres 50–80000 mm na obiektach naturalnych, światło czerwone, klasa lasera 2, wyjście prądowe/napięciowe/cyfrowe, rozdzielczość 0,1 mm, IP65/IP67, wyświetlacz LCD.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Dalmierze laserowe, Dx80, DT80-311111, Interfejs komunikacyjny: IO-Link, Zakres pomiarowy: 50 mm ... 80.000 mm, Współczynnik remisji 90%50 mm ... 40.000 mm, Współczynnik remisji 90%50 mm ... 14.000 mm, Współczynnik remisji 6%, Klasa lasera: 2, Nadajnik światła: Laser, czerwony, Minimalny czas odpowiedzi: 33 ms, Wyjście cyfrowe: 1 ... 2 x Push-Pull: PNP/NPN, Rodzaj wyjścia analogowego: Wyjście prądu / Wyjście napięcia
| Cechy | ||
|---|---|---|
| Zakres pomiarowy | 50 mm ... 80.000 mm, Współczynnik remisji 90% 50 mm ... 40.000 mm, Współczynnik remisji 90% 50 mm ... 14.000 mm, Współczynnik remisji 6% |
|
| Obiekt pomiaru | Obiekty naturalne | |
| Rozdzielczość | 0,1 mm | |
| Powtarzalności | ≥ 0,2 mm | |
| Dokładność pomiaru | ± 2 mm | |
| Czas odpowiedzi | 33 ms ... 68 ms | |
| Czas odpowiedzi | 33 ms, 50 ms, 100 ms, 200 ms ... 3000 ms | |
| Nadajnik światła | Laser, czerwony | |
| Klasa lasera | 2 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Standard. rozmiar plamki świetlnej (odległość) | 5,5 mm x 7,5 mm (przy 1 m) 6,5 mm x 7 mm (przy 5 m) 7,5 mm x 6,5 mm (przy 10 m) 12,5 mm x 8 mm (przy 20 m) 21,5 mm x 11 mm (przy 40 m) |
|
| Średnia trwałość użytkowa lasera (przy 25°C) | 100.000 h | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 101 lat(a) | |
| Interfejsy | ||
| IO-Link | ||
| Funkcja | Dane procesu, Parametryzacja, Diagnostyka, Dostępność danych | |
| Wejście cyfrowe | 1 W zależności od ustawionej funkcji MF: wyjście cyfrowe 2 / laser wyłączony, zewnętrzne uczenie |
|
| Wyjście cyfrowe | ||
| Liczba | 1 ... 2 | |
| Rodzaj | Push-Pull: PNP/NPN | |
| Funkcja | Komplementarne wyjścia cyfrowe (Q, Ǭ) Wyjście Q2 z możliwością przestawienia: wyjście prądowe/wyjście napięciowe/wyjście cyfrowe/Q1 nie/dezaktywowane |
|
| Maksymalny prąd wyjściowy IA | ≤ 100 mA | |
| Wyjście analogowe | ||
| Liczba | 1 | |
| Rodzaj | Wyjście prądu / Wyjście napięcia | |
| Funkcja | Wyjście Q2 z możliwością przestawienia: wyjście prądowe/wyjście napięciowe/wyjście cyfrowe/Q1 nie/dezaktywowane | |
| Prąd | 4 mA ... 20 mA, ≤ 450 Ω | |
| Napięcie | 0 V ... 10 V, ≥ 10.000 Ω | |
| Rozdzielczość | 16 bit | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 12 V ... 30 V | |
| Pobór mocy | ≤ 2 W | |
| Tętnienia resztkowe | ≤ 5 Vss | |
| Czas inicjalizacji | 1.100 ms | |
| Czas nagrzewania | ≤ 1 min | |
| Wskaźnik | 4 x LED, Pełnokolorowy wyświetlacz LCD | |
| Stopień ochrony | IP65, IP67 | |
| Klasa ochrony | III | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 33 mm x 65 mm x 57,04 mm | |
| Materiał obudowy | Metal (Cynkowy odlew ciśnieniowy) | |
| Materiał szybki przedniej | Tworzywo sztuczne (PMMA) | |
| Masa | 280 g | |
| Typ przyłącza | Przewód z wtykiem, M12, 5-biegunowy, 300 mm | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –10 °C ... +50 °C, Uv ≤ 30 V | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C | |
| Dryft temperaturowy | Typ. 0,05 mm/K | |
| Typ. odporność na światło zewnętrzne | 30.000 lx | |
| Odporność na drgania | (IEC 60068-2-6:2007) Pomiar rezonansu sinusoidalnego: 10 Hz ... 1000 Hz (IEC 60068-2-64:2008) Kontrola szumów: 20 Hz ... 500 Hz, 10 g RMS, 2 h/oś |
|
| Odporność na wstrząsy | (IEC 60068-2-27:2008) 30 g, 11 ms, 6 osi, ± 3 pojedyncze udary/oś (IEC 60068-2-27:2008) 10 g, 6 ms, 6 osi, ± 500 udarów/oś (IEC 60068-2-27:2008) 70 g, 6 ms, 1 oś, ± 100 000 udarów/oś |
|
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-2 / EN 61000-6-3 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| IO-Link | Tak | |
| certyfikat cTUVus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270801 | |
| ECLASS 5.1.4 | 27270801 | |
| ECLASS 6.0 | 27270801 | |
| ECLASS 6.2 | 27270801 | |
| ECLASS 7.0 | 27270801 | |
| ECLASS 8.0 | 27270801 | |
| ECLASS 8.1 | 27270801 | |
| ECLASS 9.0 | 27270801 | |
| ECLASS 10.0 | 27270801 | |
| ECLASS 11.0 | 27270801 | |
| ECLASS 12.0 | 27270916 | |
| ETIM 5.0 | EC001825 | |
| ETIM 6.0 | EC001825 | |
| ETIM 7.0 | EC001825 | |
| ETIM 8.0 | EC001825 | |
| UNSPSC 16.0901 | 41111613 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.340 kg | |
| Masa jednostkowa netto | 0.34 kg | |
| Jednostka objętości | 514.25 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084525100 | |
