UB4000-F42-E5-V15 - 134000

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Wersja

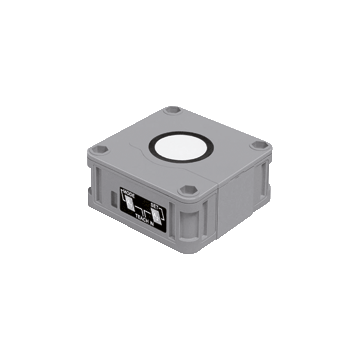

Czujnik ultradźwiękowy
Wymiary/ Średnica
80x80x34 mm
Podłączenie elektryczne
konektor M12
Stopień ochrony
IP54
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Standardowe aplikacje
Zasilanie
10-30 VDC
Funkcja wyjścia
PNP/NO lub NC
Strefa działania
sn=200-4000 mm
Obudowa
Kostkowa

Podstawowe parametry
Zakres pomiarowy 200 ... 4000 mm
Ustawialny zakres 240 ... 4000 mm
Strefa niewykrywania 0 ... 200 mm
Obiekt dla którego określano strefy pomiarowe 100 mm x 100 mm
Częstotliwość przetwornika około 85 kHz
Czas odpowiedzi około 325 ms
Wskaźnik zadziałania
zielony LED zielone: zasilanie
żółty LED stałe: wyjście przełącznika stanu przełączania
miganie: programowanie
czerwony LED działanie: błąd
programowanie: brak detekcji obiektu
Parametry elektryczne
Napięcie zasilania 10 ... 30 V DC , ripple 10 %SS
Konsumpcja bez obciążenia ≤ 60 mA
Wejście / Wyjście
Synchronizacja dwukierunkowy
poziom "0" -UB...+1 V
poziom "1": +4 V...+UB
impedancja wejściowa: > 12 KOhm
impuls synchronizacji ≥ 100 µs, okres synchronizacji; ≥ 2 ms
Częstotliwość synchronizacji
Częstotliwość pracy max. 13 Hz
Praca multipleksowa ≤ 13/n Hz, n = ilość czujników
Wyjście
Typ wyjścia 1 wyjście przełączające E5, PNP NO/NC, programowalne
Max. obciążenie wyjścia 200 mA , zabezpieczenie przed krótkim zwarciem / przeciążeniem
Ustawienia fabryczne próg A1: 240 mm , próg A2: 4000 mm , ustawiono szeroką wiązkę
Spadek napięcia ≤ 2.5 V
Powtarzalność ≤ 0.5 % ustawionego zakresu
Częstotliwość przełączania ≤ 1.2 Hz
Histereza 1 % ustawionego dystansu
Dryft temperaturowy ± 1 % od pełnego zakresu
Aprobaty i certyfikaty
UL approval cULus Listed, podstawowe aprobaty i dopuszczenia
CSA approval cCSAus Listed, podstawowe aprobaty i dopuszczenia
CCC approval CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V
Warunki środowiskowe
Temperatura otoczenia -25 ... 70 °C (-13 ... 158 °F)
Temperatura składowania -40 ... 85 °C (-40 ... 185 °F)
Specyfikacja mechaniczna
Podłączenie elektryczne konektor M12 x 1 , 5-pin
Stopień ochrony IP54
Materiał
Obudowa ABS
Materiał aktywnej membrany mieszanka żywicy epoksydowej / szklanej; pianki poliuretanowej; pokrywa z PBT
Ciężar 150 g

Rysunek techniczny
Zdjęcie poglądowe 134000 - UB4000-F42-E5-V15.jpg
Karta katalogowa 134000 - UB4000-F42-E5-V15.pdf
