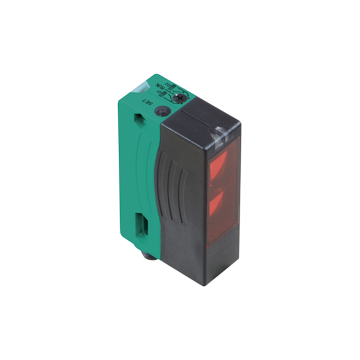

OMD8000-R300-Y70105385 - 70105385
Czujnik pomiarowy odległości firmy Pepperl+Fuchs, zakres zakres 0,03 ... 8 m, rozdzielczość 12 bitów jednak > 0,5 mm, błąd liniowy , zasilanie 10 ... 30 V DC, konektor M12-4pin, IP67, 1 wyjście Push-Pull
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Distance sensor (PRT) OMD8000-R300-Y70105385
- Niezwykle długi zasięg wykrywania toruje drogę nowym aplikacjom
- Technologia pulsowania (PRT)
- Wyjście analogowe 4 ... 20 mA
- Widoczne źródło światła dla łatwego ustawienia
- Minimalna różnica dla tła czarnego i białego
- Absolutnie niezawodne tłumienie tła
| Opis produktu |
|---|
| Czujnik odległości (PRT) |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 0,05 ... 2,8 m | |
| Cel referencyjny | Kodak biały (90%) | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa | ŚWIATŁO LASEROWE, NIE PRZEGLĄDAJ BEZPOŚREDNIO PRZYRZĄDÓW OPTYCZNYCH | |
| Klasa lasera | 1M | |
| Długość fali | 660 nm | |
| Rozbieżność wiązki | < 25 mrad | |
| Długość impulsu | 4 ns | |
| Częstotliwość powtarzania | 250 kHz | |
| max. pulse energy | ;;;] 2,4 nJ | |
| Black-white difference (6 %/90 %) | < 0.5 % | |
| Odchylenie kątowe | max. ± 2° | |
| Metoda pomiaru | Technologia pulsowania (PRT) | |
| Średnica plamki świetlnej | typ. pionowo 60 mm, typ. poziomo 30 mm w odległości 2 m | |
| Limit światła otoczenia | 50000 Lux | |
| Rozdzielczość | 12 bitów, jednak > 0,5 mm | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 100 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | 2 żółte diody LED dla stanu przełączania | |
| Elementy sterujące | wyłączony | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% w ramach tolerancji podaży | |
| Prąd zasilania bez obciążenia | ≤ 80 mA / 24 V DC | |
| Opóźnienie czasowe przed dostępnością | < 0,7 s, dla temperatur < - zgodność specyfikacji 30 ° C 5 minut po włączeniu zasilania | |
| Wyjście | ||
| Wyjście sygnału | 1 wyjście przeciwsobne (4 w 1), zabezpieczone przed zwarciem, z zabezpieczeniem przed zamianą biegunów, punkt przełączania zabezpieczony przed przepięciem Q1 A: 50 mm, Q1 B: 1660 mm wstępnie ustawiony, wysoka aktywność | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Wyjście pomiarowe | 1 wyjście analogowe 4 ... 20 mA; Rmax = 470 Ω wyjście analogowe 50 mm ... 2800 mm (Q2 A: 50 mm, Q2 B: 2800 mm) ustawienie wstępne, rampa narastająca | |
| Częstotliwość przełączania | 50 Hz | |
| Czas odpowiedzi | 5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Bezpieczeństwo lasera | EN 60825-1:2014 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Zatwierdzenie FDA | IEC 60825-1: 2014 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odstępstw zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 55 ° C (-40 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 54.3 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Twarz optyczna | PMMA | |
| Masa | 90 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC001821 |
| UNSPSC 12.1 | 39121528 |
