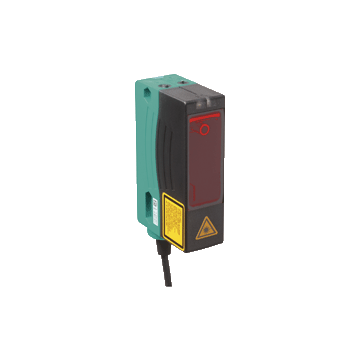

VDM28-15-L-IO/110/115B/122 - 261365
Czujnik pomiarowy odległości firmy Pepperl+Fuchs, zakres 0,2 ... 15 m, zasilanie 10 ... 30 VDC / IO-Link: 18 ... 30 VDC, przewód 0,3 m z gniazdem M12-4pin, IP65, 1 wyjście uniwersalne Push-Pull
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry czujnika pomiarowego odległości VDM28-15-L-IO/110/115b/122
- Pomiar odległości do obiektu
- Metoda pomiaru PRT (technologia impulsowania)
- Interfejs IO-link dla danych serwisowych i procesowych
- Wyjście analogowe 0/4 mA ... 20 mA
- Dokładne, jasne i powtarzalne wyniki pomiarów
- Minimalna różnica dla tła czarnego i białego
| Opis produktu | ||
|---|---|---|
| Uniwersalny czujnik odległości, pomiar do obiektu, interfejs IO-Link, metoda pomiaru: PRT, zasięg wykrywania 15 m, czerwone światło laserowe, laser klasy 2, wyjście push-pull, wyjście analogowe, stały kabel z wtyczką M12 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres pomiaru | 0,2 ... 15 m | |
| Źródło światła | dioda laserowa <br> typ. żywotność 85 000 h przy Ta = +25 ° C | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa lasera | 2 | |
| Długość fali | 660 nm | |
| Metoda pomiaru | Technologia pulsowania (PRT) | |
| Średnica plamki świetlnej | < 15 mm przy a distance of 15 m przy 20 °C | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 200 a | |
| Czas misji (T <sub> M </sub>) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | 2 żółte diody LED dla stanu przełączania | |
| Elementy sterujące | 5-stopniowy przełącznik obrotowy do wyboru trybów pracy (ustawienie progu i tryby pracy) | |
| Elementy sterujące | Przełącznik do ustawiania wartości progowych | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC / podczas pracy w trybie IO-Link: 18 ... 30 V. | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| Protokół | IO-Link V1.0 | |
| Szerokość danych procesowych | 16 bitów | |
| Wyjście | ||
| Wyjście sygnału | Wyjście push-pull, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standard produktu | EN 60947-5-2 | |
| Klasa lasera | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 54.6 mm | |
| Stopień ochrony | IP65 | |
| Podłączenie | Kabel stały 300 mm z 4-pinowym złączem M12 x 1 | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Osłona optyki | tworzywo pane | |
